11m 11kV-33kV Ηλεκτρικός στύλος από γαλβανισμένο εν θερμώ χάλυβα – Οκταγωνικός στύλος δικτύου Q235B / Q355B για εναέριες γραμμές μέσης τάσης

H1:11μm 11kV-33kV Ηλεκτρικός Πόλος από Γαλβανισμένο Εν Θερμώ Χάλυβα – Q235B / Q355B Οκταγωνικός Πόλος Κοινής Ωφέλειας για Εναέριες Γραμμές Μέσης Τάσης

H2:Επισκόπηση Προϊόντος

Ο χαλύβδινος ηλεκτρικός πόλος 11μ είναι ένα από τα πιο αναζητούμενα και ευρέως καθορισμένα ύψη στη Νοτιοανατολική Ασία. Από τα αναπτυσσόμενα δίκτυα διανομής της Μαλαισίας έως τα προγράμματα ηλεκτροδότησης αγροτικών περιοχών της Ινδονησίας και τα έργα προτύπων NEA των Φιλιππίνων, ο πόλος 11μ είναι η ιδανική λύση για εναέριες γραμμές μέσης τάσης.

Ο δικός μας ηλεκτρικός πόλος από γαλβανισμένο εν θερμώ χάλυβα 11μ είναι ειδικά κατασκευασμένος για δίκτυα διανομής 11kV και 33kV. Κατασκευασμένος από Q235B (στάνταρ) ή Q355B (αναβάθμιση), με οκταγωνικό κωνικό σχεδιασμό, γαλβάνισμα εν θερμώ κατά ISO 1461 (≥85μm), αντοχή σε τυφώνες 160km/h, και προαιρετικό σχεδιασμό δύο τμημάτων για απλοποιημένη υλικοτεχνική υποστήριξη. Αυτός ο πόλος προσφέρει τη βέλτιστη ισορροπία ύψους, αντοχής και οικονομικής αποδοτικότητας για τα πιο απαιτητικά έργα διανομής της περιοχής.

H2:Το Πρόβλημα

• Ανεπαρκές ύψος πόλου για απαιτήσεις διάταξης – Οι πόλοι 9μ μερικές φορές δεν μπορούν να επιτύχουν τις απαιτούμενες αποστάσεις αγωγών πάνω από δρόμους, ποτάμια και εμπόδια. Τα 11μ παρέχουν το επιπλέον περιθώριο που απαιτείται για ασφάλεια και συμμόρφωση.

• Διάβρωση σε περιβάλλοντα υψηλής υγρασίας – Το τροπικό κλίμα της Νοτιοανατολικής Ασίας με ετήσια βροχόπτωση άνω των 2.000 χιλιοστών και υγρασία που πλησιάζει το 100% επιταχύνει την υποβάθμιση του χάλυβα. Οι βαφές και οι επιστρώσεις εποξειδικής ρητίνης αποτυγχάνουν γρήγορα. Η υποβαθμισμένη γαλβάνιση δεν μπορεί να αντέξει τις σοβαρές συνθήκες της περιοχής.

• Βλάβες λόγω τυφώνων – Οι ανεπαρκώς σχεδιασμένοι πόλοι καταρρέουν κατά τη διάρκεια καταιγίδων, προκαλώντας εκτεταμένες διακοπές ρεύματος και δαπανηρές επισκευές.

• Υλικοτεχνικές προκλήσεις – Οι μεγαλύτεροι πόλοι απαιτούν προσεκτικό χειρισμό και σχεδιασμό μεταφοράς. Οι σχεδιασμοί δύο τμημάτων λύνουν αυτό το πρόβλημα.

• Ασυνεπής ποιότητα – Χωρίς κατάλληλα συστήματα διαχείρισης ποιότητας και επαλήθευση από τρίτους, η ποιότητα των πόλων ποικίλλει ευρέως μεταξύ των προμηθευτών.

H2:Η Αιτία

1. Περιορισμοί ύψους μικρότερων πόλων – Οι πόλοι 9μ μπορεί να μην παρέχουν επαρκή απόσταση για γραμμές 33kV που διασχίζουν δρόμους ή ποτάμια. Τα 11μ είναι το ελάχιστο ύψος που καθορίζεται σε πολλά πρότυπα διανομής της Νοτιοανατολικής Ασίας.

2. Ανεπαρκής προστασία από διάβρωση – Πολλοί προμηθευτές χρησιμοποιούν γαλβάνιση κάτω των 70μm, ανεπαρκή για συμμόρφωση με το ISO 1461 σε τροπικά περιβάλλοντα. Η αντοχή σε δοκιμή ψεκασμού αλατιού για 1.500 ώρες δεν εγγυάται μακροπρόθεσμη προστασία.

3. Γενικός σχεδιασμός ανέμου – Οι τυπικοί πόλοι σχεδιασμένοι για ανέμους 120km/h αποτυγχάνουν στη ζώνη τυφώνων της Νοτιοανατολικής Ασίας. Ο σχεδιασμός 160km/h είναι απαραίτητος.

4. Περιορισμοί υλικοτεχνικής υποστήριξης – Οι πόλοι ενός τμήματος 11μ μπορεί να είναι δύσκολο να μεταφερθούν σε απομακρυσμένες περιοχές με στενούς δρόμους. Οι σχεδιασμοί δύο τμημάτων με συνδέσμους ολίσθησης λύνουν αυτή την πρόκληση.

H2:Η Λύση

✅ Βέλτιστο ύψος 11μ – Παρέχει ανώτερη απόσταση αγωγών για γραμμές 11kV και 33kV. Ικανοποιεί ή υπερβαίνει τις απαιτήσεις απόστασης για διαβάσεις δρόμων, διασχίσεις ποταμών και αστικές εγκαταστάσεις.

✅ Ευελιξία υλικού – Q235B (οικονομικό, για εσωτερικές εφαρμογές) ή Q355B (υψηλής αντοχής, για παράκτιες ζώνες τυφώνων).

✅ Ανώτερη προστασία από διάβρωση – Γαλβάνισμα εν θερμώ κατά ISO 1461 με ≥85μm επίστρωση ψευδαργύρου. Δοκιμή ψεκασμού αλατιού ≥1.500 ώρες. Διάρκεια ζωής 25-30 χρόνια.

✅ Αντοχή σε τυφώνες 160km/h – Σχεδιασμένος για τις ακραίες καιρικές συνθήκες της Νοτιοανατολικής Ασίας. Ο οκταγωνικός σχήμα ελαχιστοποιεί την αντίσταση του ανέμου. Συντελεστής ασφαλείας 2.0.

✅ Ευέλικτος σχεδιασμός τμημάτων – Διατίθεται ως μονό τμήμα ή δύο τμήματα με σύνδεσμο ολίσθησης/φλάντζα για εύκολη μεταφορά και συναρμολόγηση στο εργοτάξιο.

✅ Πιστοποιημένη Ποιότητα – Το εργοστάσιό μας διαθέτει πιστοποίηση ISO 9001. Τα προϊόντα κατασκευάζονται σύμφωνα με διεθνή πρότυπα και μπορούν να επαληθευτούν από εργαστήρια τρίτων (SGS, BV) κατόπιν αιτήματος. Η συγκόλληση πληροί τις απαιτήσεις AWS D1.1.

H2:Προδιαγραφές

H2:Εφαρμογή

🏗️ Αστική και προαστιακή διανομή – Οι πόλοι 11μ παρέχουν βέλτιστη απόσταση για γραμμές 11kV-33kV κατά μήκος των αστικών δρόμων και των προαστιακών οδών.

🌾 Επέκταση αγροτικού δικτύου – Τα κρατικά υποστηριζόμενα έργα ηλεκτροδότησης αγροτικών περιοχών σε Ινδονησία, Φιλιππίνες και Βιετνάμ καθορίζουν πόλους 11μ για διανομή μέσης τάσης.

🏭 Βιομηχανικές ζώνες – Αξιόπιστη παροχή ρεύματος για εργοστάσια, αποθήκες και βιομηχανικά πάρκα.

🌉 Διαβάσεις δρόμων και ποταμών – Το ύψος 11μ παρέχει επαρκή απόσταση αγωγών για τη διάσχιση δρόμων, σιδηροδρόμων και μικρών υδάτινων οδών.

🏘️ Οικιστικές αναπτύξεις – Νέοι οικισμοί και εμπορικές αναπτύξεις απαιτούν στιβαρή υποδομή διανομής.

☀️ Έργα ανανεώσιμων πηγών ενέργειας – Οι γραμμές συλλογής ηλιακών πάρκων και αιολικών έργων χρησιμοποιούν πόλους 11μ για δίκτυα συλλογής μέσης τάσης.

H2:Πώς Λειτουργεί

(Ίδιο με το Προϊόν 1 – διαμόρφωση, γαλβάνιση, σχεδιασμός τμημάτων, ενσωμάτωση θεμελίωσης.)

H2:Πώς να Επιλέξετε

H2:Συχνές Ερωτήσεις

Ε1: Γιατί να επιλέξετε 11μ αντί για 9μ;

Τα 11μ παρέχουν επιπλέον απόσταση αγωγών για γραμμές 33kV, διαβάσεις δρόμων και διασχίσεις πάνω από εμπόδια. Σε πολλά πρότυπα της Νοτιοανατολικής Ασίας, τα 11μ είναι το ελάχιστο καθορισμένο ύψος για διανομή μέσης τάσης. Το επιπλέον ύψος επιτρέπει επίσης μεγαλύτερες διατάξεις μεταξύ των πόλων, μειώνοντας τον συνολικό αριθμό πόλων που απαιτούνται για ένα έργο.

Ε2: Είναι ο Q235B επαρκής για πόλους 11μ 33kV;

Για εσωτερικές περιοχές με ταχύτητες ανέμου σχεδιασμού ≤120km/h και τυπικά φορτία, ο Q235B είναι επαρκής. Ωστόσο, για παράκτιες ζώνες τυφώνων ή βαριά φορτία αγωγών (π.χ. διπλό κύκλωμα 33kV), συνιστούμε τον Q355B λόγω της 50% υψηλότερης αντοχής διαρροής του.

Ε3: Ποιο είναι το πλεονέκτημα του σχεδιασμού δύο τμημάτων;

Ο σχεδιασμός δύο τμημάτων με σύνδεσμο ολίσθησης επιτρέπει ευκολότερη μεταφορά, ειδικά σε απομακρυσμένες περιοχές με στενούς δρόμους ή περιορισμένη πρόσβαση. Τα τμήματα συναρμολογούνται στο εργοτάξιο χρησιμοποιώντας συνδέσμους ολίσθησης – δεν απαιτείται συγκόλληση. Αυτό μειώνει το κόστος μεταφοράς και απλοποιεί την εγκατάσταση.

Ε4: Μπορούν αυτοί οι πόλοι να χρησιμοποιηθούν τόσο για 11kV όσο και για 33kV;

Ναι. Ο ίδιος σχεδιασμός πόλου μπορεί να υποστηρίξει γραμμές 11kV και 33kV με κατάλληλες διαμορφώσεις εγκάρσιων δοκών και προδιαγραφές μονωτήρων. Παρέχουμε προσαρμοσμένα σχέδια εγκάρσιων δοκών με βάση τον συγκεκριμένο τύπο αγωγού, τη διαμόρφωση του κυκλώματος και τις απαιτήσεις φορτίου σας.

Ε5: Μπορείτε να κανονίσετε επιθεώρηση SGS πριν από την αποστολή;

Απολύτως. Καλωσορίζουμε επιθεωρήσεις από τρίτους στις εγκαταστάσεις μας πριν από την αποστολή. Η SGS, η BV ή οποιοσδήποτε διαπιστευμένος φορέας επιθεώρησης μπορεί να επαληθεύσει το πάχος της γαλβάνισης, την ποιότητα της συγκόλλησης, τις διαστάσεις και τη σύνθεση του υλικού. Θα παρασχεθούν πλήρεις εκθέσεις επιθεώρησης.

Συσκευασία & Αποστολή

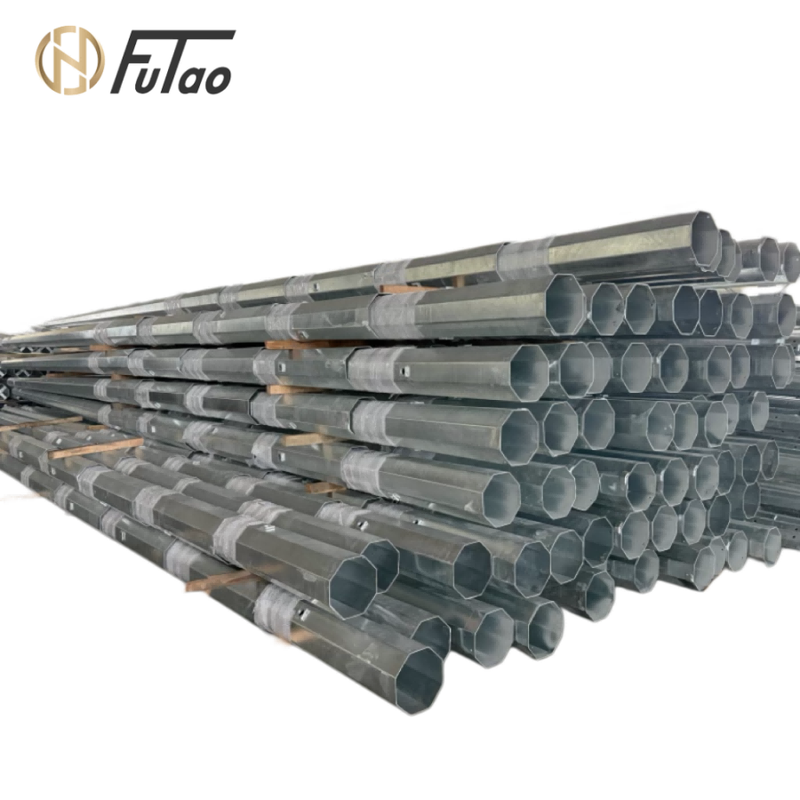

Καλύπτουμε τα πάνω και κάτω μέρη του πόλου με ένα χαλάκι ή δεμάτιο άχυρου για να τον προστατεύσουμε από ζημιές στην γαλβανισμένη επιφάνεια που μπορεί να συμβούν κατά τη μεταφορά. Η συσκευασία μπορεί επίσης να γίνει σύμφωνα με τις απαιτήσεις των πελατών.

Διαδικασία Παραγωγής

Επαλήθευση Υλικών → Κοπή → Μορφοποίηση ή Κάμψη → Κάθετη Συγκόλληση → Επαλήθευση Διαστάσεων → Συγκόλληση Φλάντζας → Διάτρηση Οπών → Βαθμονόμηση→ Διαδικασία Απολέπισης → Γαλβάνιση, Επίστρωση Πούδρας ή Βαφή → Επαναβαθμονόμηση → Σπείρωμα → Συσκευασία
