Μέσης Τάσης Ηλεκτρικός Στύλος για Διανομή Ενέργειας Τιμή στη Μετάδοση Ηλεκτρικής Ενέργειας
-
Επιφανειακή επεξεργασίαΖεστή βουτιά γαλβανισμένη
-
ΥλικόΧάλυβα Hot Roll Q345B, GR65
-
ΠάχοςΠροσαρμοσμένος
-
Σκόνη επικαλυμμένη με σκόνηΛευκό, μπλε, λωρίδες, γκρι ή περισσότερο
-
ΣχήμαΣτρογγυλό ή πολυγωνικό
-
Τόπος καταγωγήςΚίνα
-
ΜάρκαFUTAO
-
ΠιστοποίησηISO 9001
-
Αριθμό μοντέλουFT-DL-719
-
Ποσότητα παραγγελίας min4 κομμάτια
-
Τιμή$260 - $280/ Piece
-
Συσκευασία λεπτομέρειες40HC ή OT, περιτύλιγμα με χαλί ή άχυρο
-
Χρόνος παράδοσης60 εργάσιμες ημέρες
-
Όροι πληρωμήςL/c, t/t
-
Δυνατότητα προσφοράς5000 κομμάτια κάθε μήνα
Μέσης Τάσης Ηλεκτρικός Στύλος για Διανομή Ενέργειας Τιμή στη Μετάδοση Ηλεκτρικής Ενέργειας
Πόλος Γαλβανισμένης Εν θερμώ Γραμμής Μετάδοσης Ηλεκτρικής Ενέργειας Υψηλής Τάσης
Περιγραφή Προϊόντος
Τα παραπάνω προϊόντα είναι ατσάλινοι στύλοι κοινής ωφέλειας κατασκευασμένοι ειδικά για ατσάλινους στύλους 300daN, 200daN, μεταλλικούς στύλους ρεύματος,
- Τα προϊόντα σχεδιάζονται και κατασκευάζονται σύμφωνα με τα δομικά πρότυπα ANSI/TIA-222-G
- Μόνο η εταιρεία μας μπορεί να συμμορφωθεί με αυτά τα παγκόσμια πρότυπα κατασκευής, γεγονός που μας δίνει ένα πλεονέκτημα έναντι των ανταγωνιστών μας
- Τα προϊόντα είναι γαλβανισμένα εν θερμώ σύμφωνα με το πρότυπο ISO 1461.
- Υλικό άξονα στύλου: Q355
- Κωδικός υλικού: ASTM 572 GR50
- Διαθέτουμε την πιστοποίηση ISO 9001:2015 και δεσμευόμαστε να παρέχουμε στους πελάτες μας τα καλύτερα προϊόντα και υπηρεσίες
- Παρέχουμε πρόσθετη βοήθεια εάν απαιτείται, συμπεριλαμβανομένης της επίβλεψης και των συμπληρωματικών εξαρτημάτων
- Προσαρμοζόμαστε σε διάφορα σχέδια σύμφωνα με τις προδιαγραφές των πελατών μας
Για να σχεδιάσουμε σύμφωνα με το λογισμικό PLS, θα χρειαστούμε τις ακόλουθες παραμέτρους σχεδιασμού:
Προδιαγραφές Προϊόντος
|
Όνομα Προϊόντος |
ατσάλινος στύλος 300daN, 200daN, μεταλλικός στύλος ρεύματος, αγορά Desco Bangladesh |
|---|---|
|
Κατάλληλες Χρήσεις |

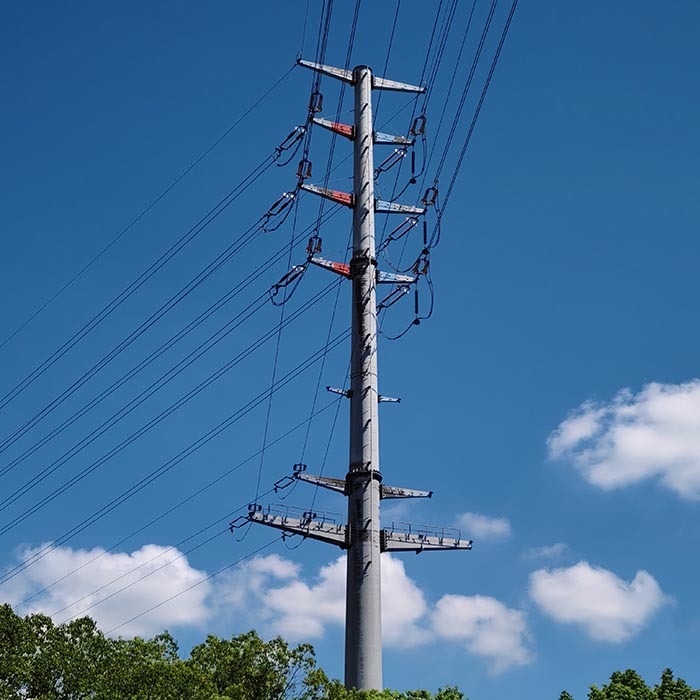

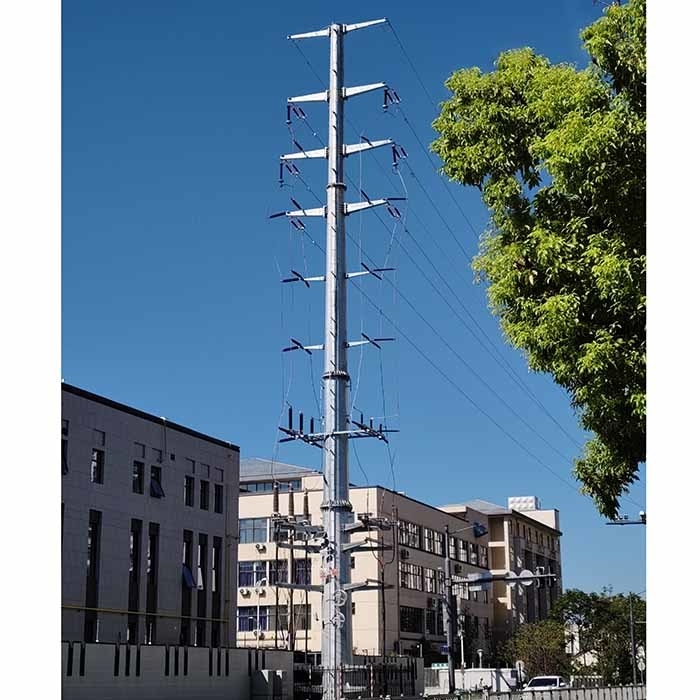

Διανομή ρεύματος 11kv |
|
Σχήμα |
Οκταγωνικό. |
|
Υλικό
|
Q355B/ A572 gr50, Ελάχιστη αντοχή διαρροής >= 355n/mm2 Q235B/A36, Ελάχιστη αντοχή διαρροής >= 235n/mm2 Άλλα υλικά μπορούν να χρησιμοποιηθούν κατόπιν αιτήματος (Q460, ASTM573 GR65, GR50, SS400, SS490, to ST52) |
|
Ανοχή Διαστάσεων |
+- 1% |
|
Ισχύς |
10 -15KV |
|
Συντελεστής Ασφαλείας |
Συντελεστής ασφαλείας για αγωγό: 2.1 Συντελεστής ασφαλείας για γείωση: 2.1 |
|
Φορτίο Σχεδιασμού σε Kg |
300 - 1000 Kg εφαρμοσμένο στα 50cm από την κορυφή του στύλου |
|
Χάραξη |
Πινακίδα ονόματος μέσω πριτσινιού ή κόλλας, χάραξη, ανάγλυφο σύμφωνα με την απαίτηση των πελατών |
|
Επεξεργασία Επιφάνειας |
Γαλβάνισμα εν θερμώ σύμφωνα με τα πρότυπα ASTM A123/Επικάλυψη με σκόνη |
|
Σύνδεση Στύλων |
Λειτουργία εισαγωγής, Λειτουργία εσωτερικής φλάντζας, Λειτουργία σύνδεσης πρόσωπο με πρόσωπο |
|
Σχεδιασμός Στύλων |
Ενάντια σε σεισμό 8 βαθμών |
|
Αντίσταση στον άνεμο |
120 km/h ή 32m/s |
|
Ελάχιστη Αντοχή Διαρροής |
355 mpa |
|
Ελάχιστη έως Μέγιστη Αντοχή σε εφελκυσμό |
490 mpa - 620 mpa |
|
Πρότυπο |
ISO 9001 |
|
Μήκος ανά Τμήμα |
2 Τμήματα /1 τμήμα |
|
Συγκόλληση |
Η εσωτερική και εξωτερική διπλή διαδικασία συγκόλλησης παράγει μια απρόσκοπτη επιφάνεια Πρότυπο συγκόλλησης: AWS (American Welding Society) D 1.1 |
|
Πάχος |
2-3mm |
Συσκευασία & Αποστολή

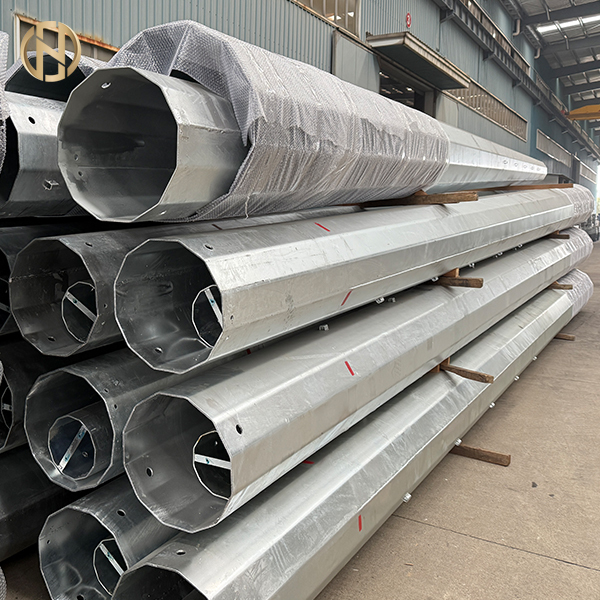

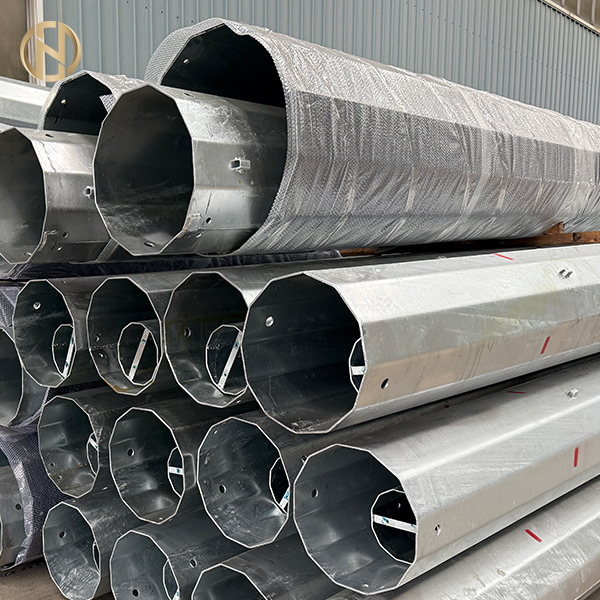

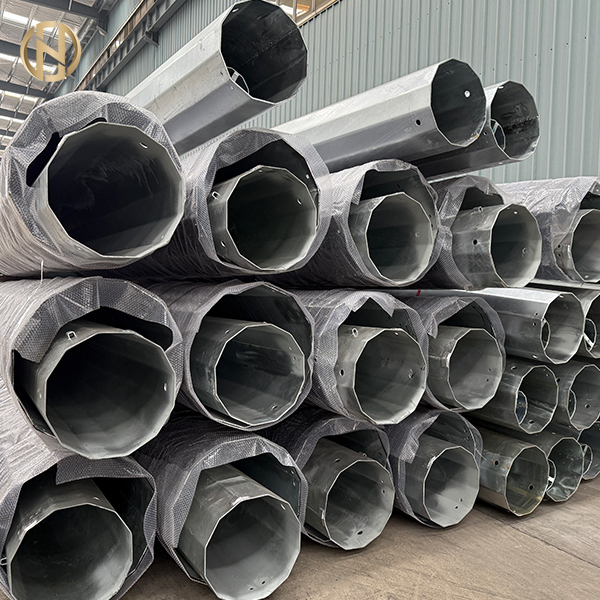

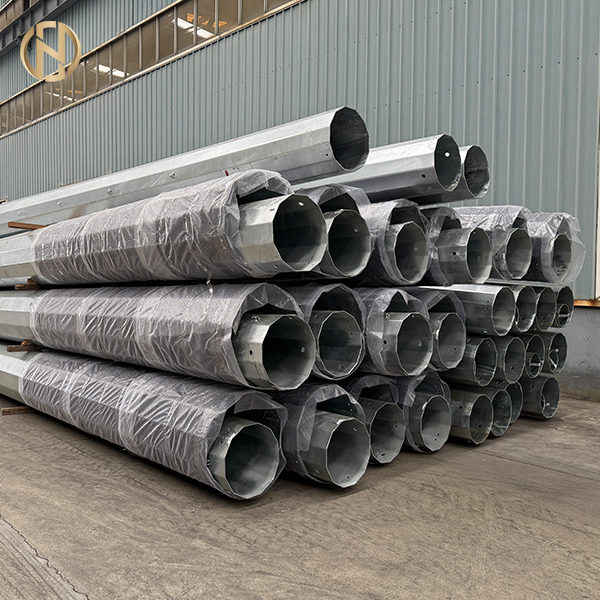

Καλύπτουμε τα πάνω και κάτω μέρη του στύλου με ένα στρώμα ή δέμα άχυρου για να το προστατεύσουμε από ζημιές στην γαλβανισμένη επιφάνεια που μπορεί να συμβούν κατά τη μεταφορά. Η συσκευασία μπορεί επίσης να γίνει σύμφωνα με τις απαιτήσεις των πελατών.
Διαδικασία Παραγωγής
Επαλήθευση Υλικών → Κοπή → Διαμόρφωση ή Κάμψη → Κάθετη Συγκόλληση → Επαλήθευση Διαστάσεων → Συγκόλληση Φλάντζας → Διάτρηση Οπών → Βαθμονόμηση → Διαδικασία Αφαίρεσης Γρεζιών → Γαλβάνισμα, Επικάλυψη με σκόνη ή Βάψιμο → Επαναβαθμονόμηση → Σπείρωμα → Συσκευασία
Καλώς ήρθατε στο εργοστάσιό μας!
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
