Ελκωμένα με ζέστη υψηλής τάσης ηλεκτρικά δίκτυα μεταφοράς ηλεκτρικής ενέργειας
-
Επιφανειακή επεξεργασίαΖεστή βουτιά γαλβανισμένη
-
ΥλικόΧάλυβα Hot Roll Q345B, GR65
-
ΠάχοςΠροσαρμοσμένος
-
Σκόνη επικαλυμμένη με σκόνηΛευκό, μπλε, λωρίδες, γκρι ή περισσότερο
-
Αντίσταση ανέμου160 km/h
-
ΣχήμαΣτρογγυλό ή πολυγωνικό
-
Τόπος καταγωγήςΚίνα
-
ΜάρκαFUTAO
-
ΠιστοποίησηISO 9001
-
Αριθμό μοντέλουFT-1666
-
Ποσότητα παραγγελίας min4 κομμάτια
-
Τιμή$930 - $980/ Piece
-
Συσκευασία λεπτομέρειες40HC ή OT, περιτύλιγμα με χαλί ή άχυρο
-
Χρόνος παράδοσης60 εργάσιμες ημέρες
-
Όροι πληρωμήςL/c, t/t
-
Δυνατότητα προσφοράς5000 κομμάτια κάθε μήνα
Ελκωμένα με ζέστη υψηλής τάσης ηλεκτρικά δίκτυα μεταφοράς ηλεκτρικής ενέργειας
Ζεστός έλξης γκαλβανισμένος στύλος ηλεκτρικής γραμμής μεταφοράς υψηλής τάσης
Περιγραφή του προϊόντος
Τα παραπάνω προϊόντα είναι στύλοι από χάλυβα κατασκευασμένοι ειδικά για στύλους από χάλυβα 300daN, 200daN,
- Τα προϊόντα σχεδιάζονται και κατασκευάζονται σύμφωνα με τα δομικά πρότυπα ANSI/TIA-222-G.
- Μόνο η εταιρεία μας μπορεί να συμμορφωθεί με αυτά τα παγκόσμια πρότυπα κατασκευής που μας δίνει ένα πλεονέκτημα έναντι των ανταγωνιστών μας
- Τα προϊόντα είναι ζεστά κατεργασμένα σύμφωνα με το πρότυπο ISO 1461 Stand.
- Υλικό άξονα στύλου: Q355
- Κωδικός υλικού: ASTM 572 GR50
- Διαθέτουμε την πιστοποίηση ISO 9001:2015 και δεσμευόμαστε να παρέχουμε στους πελάτες μας τα καλύτερα προϊόντα και υπηρεσίες
- Παρέχουμε πρόσθετη βοήθεια, αν χρειαστεί, συμπεριλαμβανομένης της εποπτείας και των συμπληρωματικών στοιχείων.
- Αντιπροσωπεύουμε διάφορα σχέδια σύμφωνα με τις προδιαγραφές των πελατών μας.
Για να σχεδιάσουμε σύμφωνα με το λογισμικό PLS, θα απαιτήσουμε τις ακόλουθες παραμέτρους σχεδιασμού:
Προδιαγραφές προϊόντος
|
Ονομασία του προϊόντος |
Ατσάλινος στύλος 300daN, 200daN, Μεταλλικός στύλος ισχύος, Desco αγορά του Μπαγκλαντές |
|---|---|
|
Κατάλληλες χρήσεις |
Διανομή ισχύος 11kV |
|
Σχήμα |
Οκτάγωνο. |
|
Υλικό
|
Q355B/ A572 gr50, Ελάχιστη αντοχή >= 355n/mm2 Q235B/A36, Ελάχιστη αντοχή απόδοσης >= 235n/mm2 Άλλα υλικά μπορούν να χρησιμοποιηθούν ανάλογα με την αίτηση (Q460, ASTM573 GR65, GR50, SS400, SS490, έως ST52) |
|
Ανεκτικότητα των διαστάσεων |
+- 1% |
|
Δύναμη |
10 - 15KV |
|
Παράγοντας ασφάλειας |
Παράγοντας ασφάλειας για αγωγό: 2.1 Παράγοντας ασφάλειας για το καλώδιο γείωσης: 2.1 |
|
Σχεδιαστικό φορτίο σε kg |
300 - 1000 kg εφαρμόζονται σε 50 cm από την κορυφή του στύλου |
|
Γλυπτογραφία |
Πίνακα ονόματος μέσω νιβέτου ή κόλλας, χαρακτική, ανάγλυφη ανάλογα με τις απαιτήσεις των πελατών |
|
Επεξεργασία επιφάνειας |
Ζεστή γαλβάνωση σύμφωνα με τα πρότυπα ASTM A123/Παρασκευαστική επίστρωση σε σκόνη |
|
Συνδυασμός των Πολωνών |
Τρόπος εισαγωγής, Τρόπος εσωτερικής φλάντζας, Τρόπος αρθρώσεως πρόσωπο με πρόσωπο |
|
Σχεδιασμός των πόλων |
Ενάντια σε σεισμό 8 βαθμού |
|
Αντίσταση στον άνεμο |
120 km/h ή 32m/s |
|
Ελάχιστη αντοχή απόδοσης |
355 mpa |
|
Ελάχιστη έως μέγιστη τελική αντοχή σε ελαστικότητα |
490 mpa - 620 mpa |
|
Τύπος |
ISO 9001 |
|
Διάστημα ανά τμήμα |
2 τμήμα /1 τμήμα |
|
Εξεργασία με συγκόλληση |
Η εσωτερική και εξωτερική διπλή συγκόλληση παράγει μια απρόσκοπτη επιφάνεια Πρότυπο συγκόλλησης: AWS (American Welding Society) D 1.1 |
|
Δάχος |
2-3 mm |
Συσκευή και αποστολή

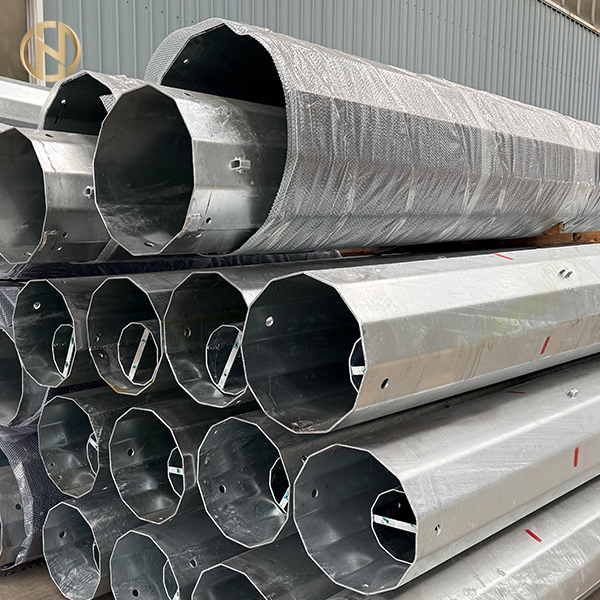

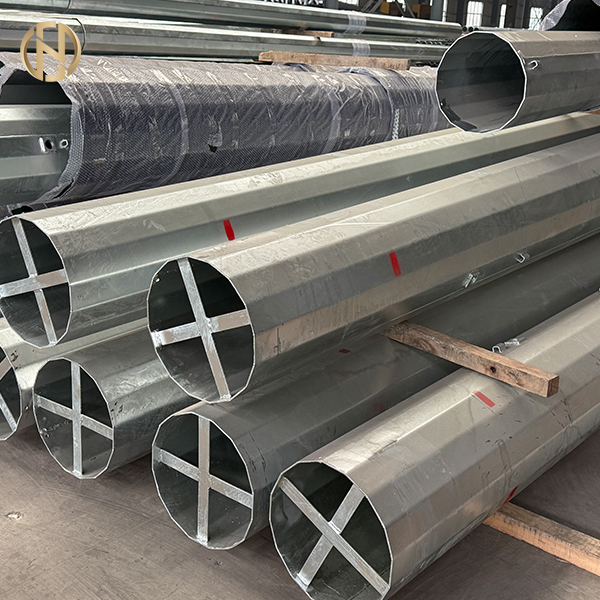

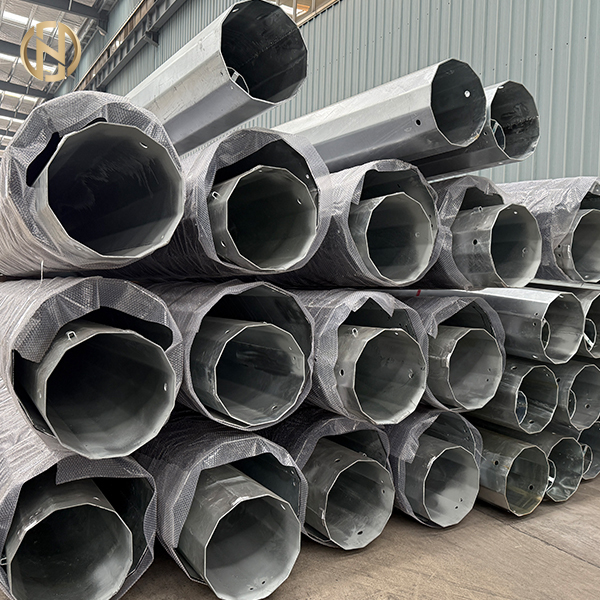

Καλύπτουμε το πάνω και το κάτω μέρος του στύλου με ένα στρώμα ή μια σφαίρα από άχυρο για να το προστατεύσουμε από ζημιές στην επιφάνεια που μπορεί να προκύψουν κατά τη μεταφορά.Η συσκευασία μπορεί επίσης να γίνει σύμφωνα με τις απαιτήσεις των πελατών.
Διαδικασία παραγωγής
Έλεγχος των υλικών → Κόψιμο → Σχηματισμός ή κάμψη → Κατακόρυφη συγκόλληση → Έλεγχος των διαστάσεων → συγκόλληση με φλάντζες → Τρυπές τρύπες → Διαμετρίαση→ Διαδικασία απομόνωσης → Ζυθοποίηση,Καλύψη σε σκόνη ή βαφή → Ανακατάταξη → Επίδειξη → Συσκευασία

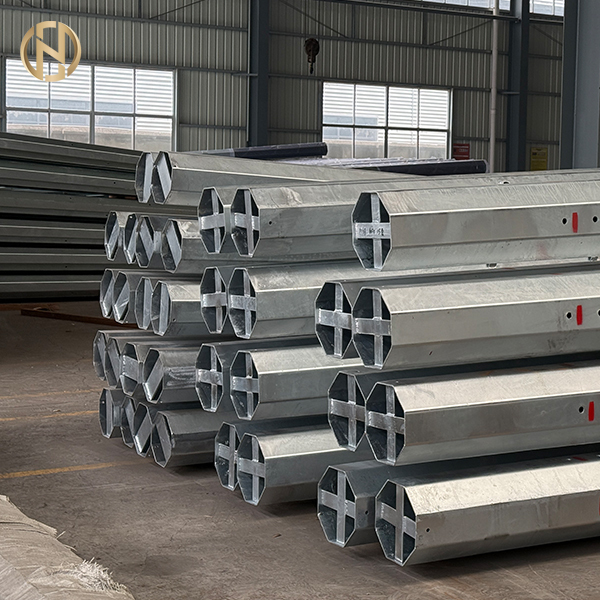

Καλώς ήρθατε στο εργοστάσιό μας!
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
