Γαλβανισμένη ηλεκτρική δύναμη δύναμη Πολωνός 4mm ψευδάργυρος πάχους που ντύνεται

                                                  Γαλβανισμένη ηλεκτρική δύναμη δύναμη Πολωνός 4mm ψευδάργυρος πάχους που ντύνεται

1.0 ΠΕΔΙΟ

Αυτές οι προδιαγραφές καλύπτουν το σχέδιο, εφαρμοσμένη μηχανική, κατασκευή, συνέλευση, που εξετάζει στις εργασίες του κατασκευαστή προτού να συγχρονίσει η αποστολή των πόλων χάλυβα, διαγώνιες συνελεύσεις βραχιόνων, σύνολα τύπων, πιάτα κινδύνου, σύνολα επιχωμάτωσης ακίδων ΓΠ για τις ενιαίες συναρμολογήσεις γραμμών, αναστολής και έντασης πόλων 33kV κατάλληλες για τον αγωγό AAC για τη χρήση σε 3, 50 Hz, στερεά επιχωματωμένες εναέριες γραμμές 33kV.

• Το σχέδιο και η εργασία θα είναι σύμφωνα με τις καλύτερες πρακτικές εφαρμοσμένης μηχανικής να εξασφαλιστεί ικανοποιητική απόδοση καθ' όλη τη διάρκεια της ζωής υπηρεσιών.
• Οποιοιδήποτε υλικό και εξοπλισμός που δηλώνονται όχι συγκεκριμένα σε αυτήν την προδιαγραφή αλλά που είναι απαραίτητη για την ικανοποιητική λειτουργία του εξοπλισμού θα κριθούν για να περιληφθούν εκτός αν συγκεκριμένα αποκλεισμένος και θα παρασχεθούν χωρίς οποιοδήποτε πρόσθετο κόστος. Τα συστατικά που έχουν την ίδια εκτίμηση θα είναι ανταλλάξιμα. Ο πλειοδότης πρέπει να εφοδιάσει τις εξεταστικές εγκαταστάσεις διαθέσιμες στις εργασίες του κατασκευαστή.

2.0 ΠΡΟΤΥΠΑ

Οι πόλοι χάλυβα, οι διαγώνιες συνελεύσεις βραχιόνων, οι διαγώνια συνελεύσεις στηριγμάτων και τα όπλα φρουράς πόλων, τα σύνολα τύπων, τα σύνολα κ.λπ. επιχωμάτωσης θα προσαρμοστούν στα σχετικά πρότυπα IEC και οποιαδήποτε άλλαδήποτε ισοδύναμα ουδέτερα αποδεκτά διεθνή πρότυπα (όπως τροποποιείται επάνω μέχρι σήμερα) αναφερθε'ντα κατωτέρω θα ισχύσουν στα υλικά και τις διαδικασίες που χρησιμοποιούνται στην κατασκευή αυτού του εξοπλισμού:

Όποτε υπάρχει μια διαφορά στα πρότυπα τα πιό αυστηρά κριτήρια θα ισχύσουν.

3.0 ΥΛΙΚΑ, ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΚΑΙ ΕΡΓΑΣΙΑ

• Τα υλικά που χρησιμοποιούνται στην κατασκευή όλου του εξοπλισμού θα είναι νέες και καλύτερες ποιότητα και κατηγορία καταλληλότερες για την απόδοση υπό τους διευκρινισμένους όρους.
• Ο χάλυβας που χρησιμοποιείται για την κατασκευή του διάφορου εξοπλισμού θα είναι σύμφωνα με τις γενικές απαιτήσεις σχετικά με την παροχή των υλικών που τοποθετούνται που γίνεται στα σχετικά διεθνή πρότυπα.
• Το υλικό που αναλύεται σύμφωνα με το διεθνές πρότυπο του ISO 13520:2015 ή άλλο σχετικό δεν θα παρουσιάσει το θείο και φωσφορούχο περιεχόμενο περισσότερο από 0,060% κάθε.
• Ο εξοπλισμός θα είναι well-finished, καθαρός και απαλλαγμένος από τις επιβλαβείς ατέλειες επιφάνειας. Οι άκρες των πόλων χάλυβα, των τμημάτων κ.λπ. γωνίας θα είναι κομμένο τετράγωνο και θα είναι ευθείες.
• Τα μπουλόνια, τα πλυντήρια καρυδιών & πακέτων και το σκέλος καλωδίων τύπων & το διαγώνιο καλώδιο φρουράς βραχιόνων θα είναι καυτή εμβύθιση που γαλβανίζεται σύμφωνα με τα διεθνή πρότυπα του ISO 1461:2009 (το En) ή άλλο σχετικά. Η ποιότητα του ψευδάργυρου θα είναι τουλάχιστον βαθμός ZN 98 που διευκρινίζεται στο ISO 752:2004. Το επίστρωμα ψευδάργυρου θα είναι προσκολλημένο, ομαλό, εύλογα φωτεινός, συνεχές και απαλλαγμένο από τέτοια ατέλειες και ροή, την τέφρα και τη σκωρεία, τους συνυπολογισμούς, τη νιφάδα και το μαύρο σημείο, τα σπυράκια, lumpiness και τα τρεξίματα.
• Οι πόλοι χάλυβα θα είναι καυτή εμβύθιση που γαλβανίζεται με το ελάχιστο πάχος 125 μικρού του επιστρώματος ψευδάργυρου και των πιάτων βάσεων χάλυβα με το ελάχιστο πάχος 125 μικρού του επιστρώματος ψευδάργυρου γενικά σύμφωνα με ASTM A123 και που εξετάζεται σύμφωνα με τα σχετικά διεθνή πρότυπα.
• Τα άρθρα θα αντισταθούν ελάχιστες 4 εμβυθίσεις μιας μικρής διάρκειας. Η ομοιομορφία του γαλβανισμένου επιστρώματος θα καθοριστεί από τη δοκιμή preece όπως ορίζεται σε ASTM A123.
• Οι συναρμολογήσεις αναστολής και έντασης θα αποτελεσθούν από το κράμα αργιλίου και όλα τα καρύδια - και - μπουλόνια θα αποτελεσθούν από το γαλβανισμένο χάλυβα καυτής εμβύθισης με το ελάχιστο πάχος του επιστρώματος ψευδάργυρου 85 μικρού σύμφωνα με σχετικά διεθνή πρότυπα μερών ΧΙΙΙ ή άλλο του ISO 10684:2004 (τα EN).

4.0 ΟΙ ΣΥΓΚΕΚΡΙΜΕΝΕΣ ΤΕΧΝΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΤΩΝ ΔΙΑΦΟΡΩΝ ΕΞΟΠΛΙΣΜΩΝ

4.1 χάλυβας Πολωνοί

Ο αγοραστής μπορεί κατά την κρίση του να εφοδιάσει τα στοιχεία σχεδίου και επεξεργασίας ενός ή περισσότερων τύπων πόλων απαραίτητων για την επεξεργασία και τη δοκιμή των πόλων από τον προμηθευτή ή μπορεί εναλλακτικά να ζητήσει από τον πλειοδότη για να επιλύσει τα βέλτιστα σχέδια των πόλων και σε εκείνη την περίπτωση υποβάλτε ότι οι λεπτομερείς υπολογισμοί σχεδίου “υπερέχουν το σχήμα” για τον έλεγχο και την αναθεώρηση από τον εργοδότη.

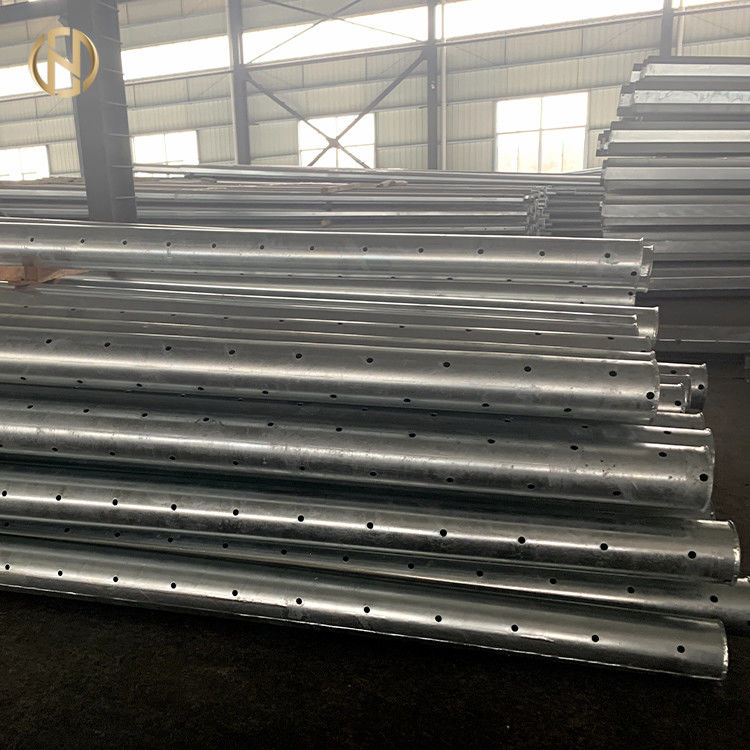

Το σχέδιο Πολωνών θα επιλυθεί και θα ελεγχθεί κατά προτίμηση σύμφωνα με το εγχειρίδιο 72/SEI - 48 - 05 ή άλλα σχετικά διεθνή πρότυπα ASCE. Πολωνοί προ-θα τρυπηθούν με τρυπάνι και παρείχαν πλήρη τον πόλο τοπ πιάτο ΚΑΠ και βάσεων.

4.1.1 συγκεκριμένη κατασκευαστική απαίτηση

Το 4.1.1.1 Πολωνοί έχει ως σκοπό να αντισταθεί το χειρότερο πιθανό συνδυασμό ταυτόχρονης φόρτωσης

• Πλευρικά φορτία που αποτελούνται από τις δυνάμεις αέρα στους αγωγούς που αντιστοιχούν στις εκτάσεις αέρα, τη δύναμη αέρα στους μονωτές, τη δύναμη αέρα στον πόλο και τη μέγιστη ένταση αγωγών.
• Κάθετα φορτία που αποτελούνται από το μόνος-βάρος πόλων, βάρη των αγωγών, των μονωτών, του διαγώνιος-βραχίονα, του πρόσθετου εξοπλισμού, lineman και της συμπιεστικής δύναμης λόγω της αντίδρασης των παραμονών οπουδήποτε εφαρμόσιμα.

Οι πόλοι χάλυβα του 4.1.1.2 για HV (33 kV), HV/LV μικτά θα επιλυθούν για τους ακόλουθους τύπους και τις εφαρμογές:

• Ο ανάδοχος θα υποβάλει το λεπτομερές σχέδιο & το σχέδιο του πόλου για κάθε έναν επάνω από την εν λόγω γραμμή μετάδοσης 33kV για την έγκριση του σχεδίου πελατών και δειγμάτων που παρουσιάζει τη διάσταση & διαμόρφωση εσωκλείεται.
• Πολωνοί θα ικανοποιήσουν τις διαστατικές απαιτήσεις φόρτωσης μήκους και πόλων τοπ σύμφωνα με τις παραμέτρους σχεδίου που απαριθμούνται σε αυτήν την προδιαγραφή. Οι διαστάσεις στα επίπεδα για την κορυφή και το κατώτατο σημείο για όλους τους πόλους παρατίθενται σε αυτήν την προδιαγραφή/τα σχέδια ως προτιμημένο σχέδιο για να χρησιμοποιήσουν μια διάσταση για κάθε τύπο μήκους πόλων εφ' όσον τα κριτήρια φορτίων σχεδίου & εργασίας ικανοποιούνται.

Το 4.1.1.5 που λειτουργεί το φορτίο

Το λειτουργώντας φορτίο ενός πόλου που διευκρινίζεται εν τω παρόντι και που ορίζεται ως το φορτίο που όταν εφαρμόζεται σε 250 χιλ. κάτω από την κορυφή θα προκαλέσει τη μέγιστη επιτρεπτή πίεση στον πόλο, θα χαρακτηριστεί σε κάθε πόλο.

• Οι τυποποιημένοι πόλοι θα είναι κατάλληλοι για τις διευκρινισμένες εφαρμογές βασισμένες στις παραμέτρους σχεδίου που δίνονται στον πίνακα 2, 3 & 4.
• Το Α μέσω της τρύπας της διαμέτρου 14 χιλ. θα παρασχεθεί σε κάθε πόλο σε ένα ύψος 300 χιλ. επάνω από το βάθος φύτευσης για την επιχωμάτωση. Η θέση της τρύπας σε ένα ύψος 300 χιλ. θα αποκτηθεί εγκεκριμένη από τον εργοδότη πρίν κατασκευάζει των πόλων.

Πιάτα βάσεων του 4.1.1.8

Όλοι οι πόλοι θα τοποθετηθούν κατά τη διάρκεια της ανέγερσης σε μ-20, το μαξιλάρι PCC του ελάχιστου πάχους 75 χιλ. και γενικές διαστάσεις περίπου 150 χιλ. περισσότερο από την κατώτατη διάσταση εξωτερικού του πόλου.

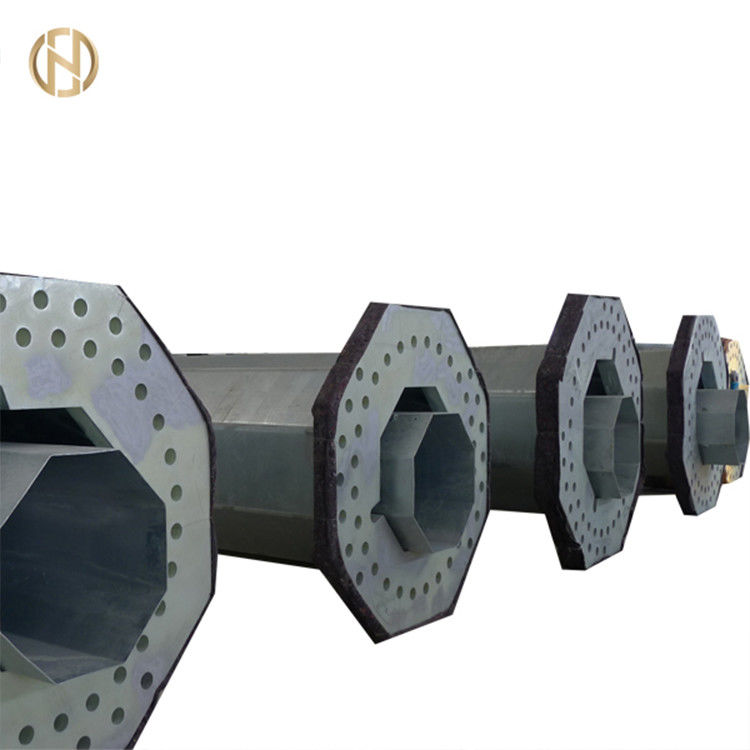

Εναλλακτικά οι πόλοι θα παρασχεθούν το χωριστό τετραγωνικό πιάτο βάσεων χάλυβα που κατασκευάζεται από το χάλυβα σύμφωνα με τα σχετικά πρότυπα. Το ελάχιστο πάχος των πιάτων βάσεων δεν θα είναι λιγότερο από 6 χιλ. Οι υπολογισμοί σχεδίου του πάχους των πιάτων βάσεων χάλυβα θα υποβληθούν για τον έλεγχο και την αναθεώρηση από τον εργοδότη.

Το 4.1.1.9 Guying

Πολωνοί για τις μικρές θέσεις γωνίας (0 - 30°) θα είναι αυτοφερόμενοι. Εντούτοις στους πόλους για τη μεγαλύτερη γωνία και τις τελικές θέσεις στις ακατοίκητες περιοχές μπορούν να παρασχεθούν οι τύποι αγκύρων τοποθέτησαν την κατεύθυνση του διαχωριστικού της γωνίας στις θέσεις ή το μήκος γωνίας σοφές στις τελικές θέσεις. Στις κατοικημένες περιοχές οι τύποι δεν επιτρέπονται αλλά δοκοί στέγης ή δύο πόλοι που εξασφαλίζονται μηχανικά μαζί μπορούν να επεκταθούν.

Παράμετροι σχεδίου του 4.1.1.10 και παράγοντας της ασφάλειας

Ανοχές

Ι. μήκος

Η ανοχή στο μήκος θα είναι η ακόλουθη:

Ο τελειωμένος πόλος δεν θα είναι από την ευθύτητα από το περισσότερο από 1/600 του μήκους του.

Η κυλώντας και κόβοντας ανοχή για καυτό - τα κυλημένα προϊόντα χάλυβα θα είναι σύμφωνα με τα σχετικά διεθνή πρότυπα.
