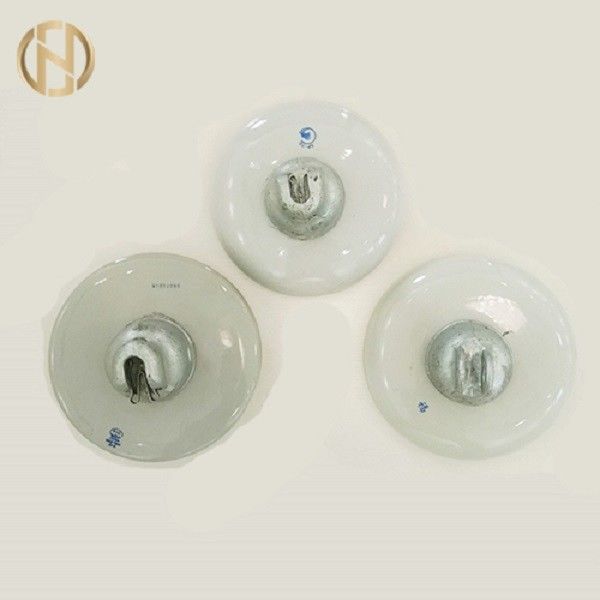

70KN 11KV δίσκων αναστολής μονωτών εύκολη ζωή υπηρεσιών εγκατάστασης μακριά
-
Επισημαίνω
υλικό πόλων δύναμης
,συναρμολογήσεις ηλεκτρικής δύναμης
-
ΠιστοποιητικόISO9001 & SGS έκθεση ελεγκτή εργοστασίων
-
ΠρότυποXP-70 U70BL
-
Υλικόελατός σίδηρος, κεραμικά
-
ΧρήσηΓραμμή μετάδοσης
-
ΕγκαταστήστεΕύκολος
-
Εκτιμημένη τάση11kV
-
Εκτατή δύναμη70KN
-
Τόπος καταγωγήςJiangsu Κίνα
-
ΜάρκαFUTAO
-
ΠιστοποίησηISO 9001
-
Αριθμό μοντέλουFPQ
-
Ποσότητα παραγγελίας min10 κομμάτια
-
Τιμή$5 - $8
-
Συσκευασία λεπτομέρειεςΣυσκευασία από το κιβώτιο
-
Χρόνος παράδοσης30 εργάσιμες ημέρες
-
Όροι πληρωμήςL/C, T/T
-
Δυνατότητα προσφοράς3000 κομμάτια κάθε μήνα
70KN 11KV δίσκων αναστολής μονωτών εύκολη ζωή υπηρεσιών εγκατάστασης μακριά

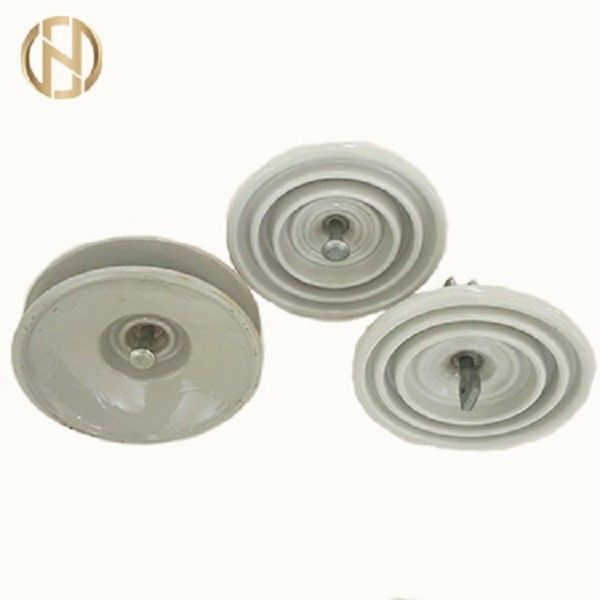

XP-70 U70BL 70KN 11KV Δίσκος ανάρτησης μονωτικό εξαρτήματα πόλων
ΚΥΡΙΕΣ ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΠΡΟΤΥΠΕΣ ΠΛΗΡΟΦΟΡΙΕΣ:
| Τάξη ANSI | 52-1xp-4,5cm | 52-2xp-7c-m | 52-3xp-7c-m | 52-4xp-7c-m | 52-5xp-11c-m | 52-6xp-11c-m | 52-8xp-16c-m | 52-9Αξπ-4,5εκ | 52-9Bxp-4,5cm | 52-10xp-16c-m | ||
| Κύρια διάσταση (mm) | ρε | 165 | 190,5 | 254 | 254 | 254 | 254 | 280 | 114 | 133 | 280 | |
| H | 140 | 146 | 146 | 146 | 146 | 146 | 146 | 159 | 159 | 165 | ||
| Απόσταση ερπυσμού (mm) | 178 | 210 | 292 | 292 | 292 | 292 | 280 | 171 | 171 | 280 | ||
| Τάση διάτρησης συχνότητας ισχύος (kv) | 80 | 90 | 110 | 110 | 110 | 110 | 110 | 80 | 80 | 110 | ||
| Μέση τάση flashover | Ισχύς-συχνότητα (kv) | Ξηρός | 60 | 65 | 80 | 80 | 80 | 80 | 80 | 60 | 60 | 80 |
| Βρεγμένος | 30 | 35 | 50 | 50 | 50 | 50 | 50 | 30 | 30 | 50 | ||
| Κύμα κρίσιμου παλμού 1,5x40us (kv) | Θετικός | 100 | 115 | 125 | 125 | 125 | 125 | 125 | 110 | 110 | 125 | |
| Αρνητικός | 100 | 115 | 130 | 130 | 130 | 130 | 130 | 90 | 90 | 130 | ||
| Τάση παρεμβολής ραδιοφώνου | Δοκιμαστική τάση προς γείωση (kv) | 7.5 | 7.5 | 10 | 10 | 10 | 10 | 10 | 7.5 | 7.5 | 10 | |
| Μέγιστο RIV στα 1000kHz/μV | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Αποτυχία φορτίου E$M (kn) | 44 | 70 | 70 | 70 | 111 | 111 | 160 | 44 | 44 | 160 | ||
| Φορτίο ανθεκτικό στην τάση (kn) | 22 | 35 | 35 | 35 | 55,5 | 55,5 | 80 | 22 | 22 | 80 | ||
| Αντοχή κρούσης (n•m) | 5 | 5.5 | 6 | 6 | 7 | 7 | 10 | 5 | 5 | 10 |
||
Κατηγορία U70BL
Απόσταση μονάδας (H) 146 mm
Ονομαστική διάμετρος(D) 255mm
Ονομαστική απόσταση ερπυσμού 295/320mm
Ονομαστικό φορτίο βλάβης E&M 70KN
Φορτίο ρουτίνας εφελκυσμού 35KN
Μέγεθος ζεύξης 16A/16B
Αντοχή κρούσης(Ελάχιστη) 6Ν.μ
Τάση αντοχής συχνότητας ισχύος Wet 40KV
Ξηρό 70KV
Αντοχή σε ξηρό κεραυνό 100KV
Τάση διάτρησης συχνότητας ισχύος 110KV
Τάση ραδιοπαρεμβολών Δοκιμαστική τάση προς γείωση 10KV
Max.RIV στο 1 MHz 50μV
Καθαρό βάρος 4,7/4,9 κιλά
Ισχύον πρότυπο GB IEC AS BS
