Εξαρτήματα Πολωνού κόκκινου χρώματος, σύνθετος μονωτής αναστολής 10-500kV
-
Επισημαίνω
συναρμολογήσεις ηλεκτρικής δύναμης
,υλικό γραμμών μετάδοσης
-
ΠρότυποΣύνθετος μονωτής αναστολής 10-500kV FXBW4
-
ΠιστοποιητικόISO9001 & SGS έκθεση ελεγκτή εργοστασίων
-
Υλικόελατός σίδηρος, αργίλιο, σύνθετη ρητίνη
-
ΧρώμαΚόκκινος
-
ΧρήσηΓραμμή μετάδοσης
-
ΕγκαταστήστεΕύκολος
-
Εκτιμημένη τάση10-500kV
-
Τόπος καταγωγήςJiangsu Κίνα
-
ΜάρκαFUTAO
-
ΠιστοποίησηISO 9001
-
Αριθμό μοντέλουFPQ
-
Ποσότητα παραγγελίας min10 κομμάτια
-
Τιμή$5 - $100
-
Συσκευασία λεπτομέρειεςΣυσκευασία από το κιβώτιο
-
Χρόνος παράδοσης30 εργάσιμες ημέρες
-
Όροι πληρωμήςL/C, T/T
-
Δυνατότητα προσφοράς3000 κομμάτια κάθε μήνα

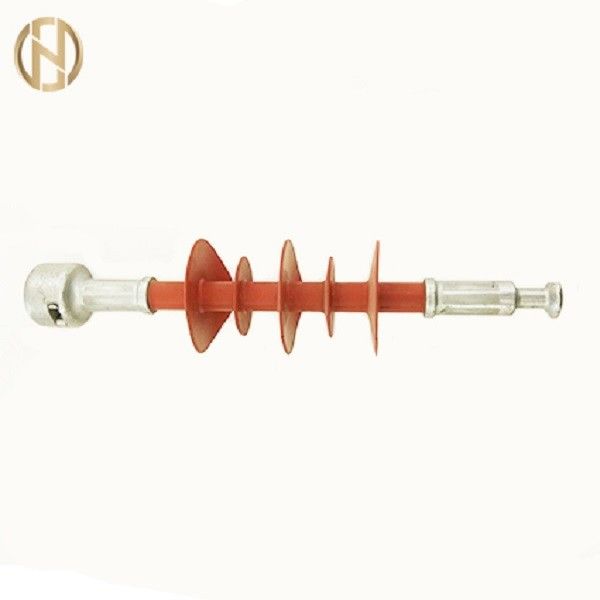

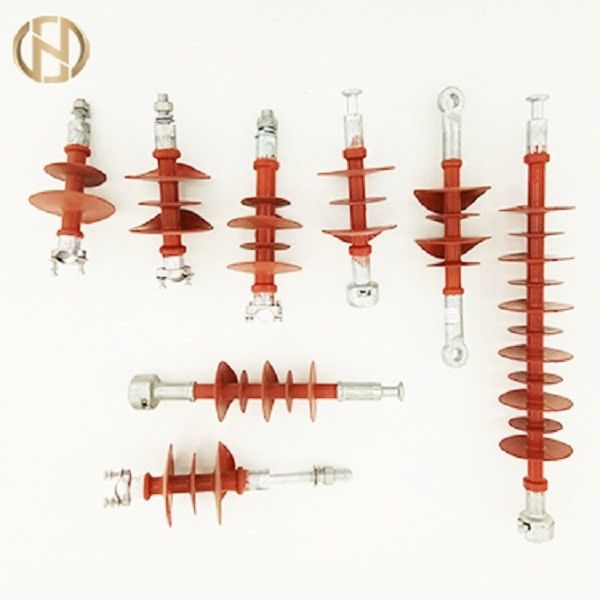

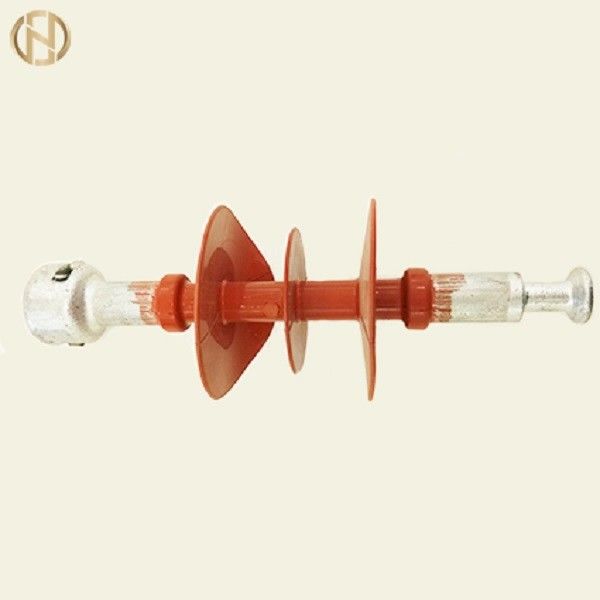

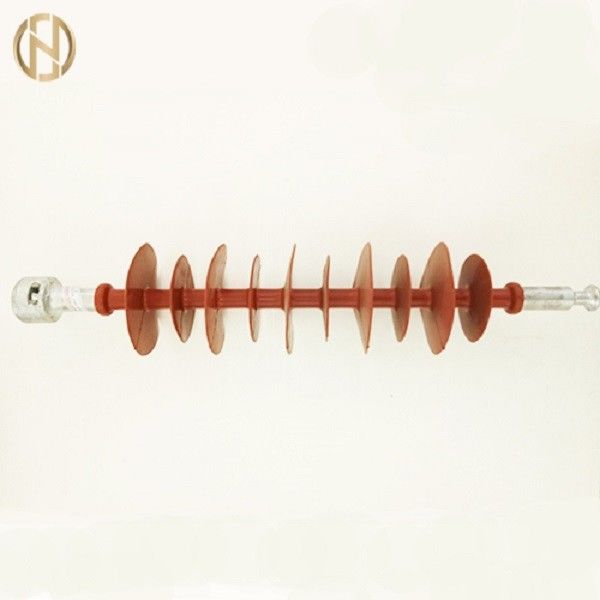

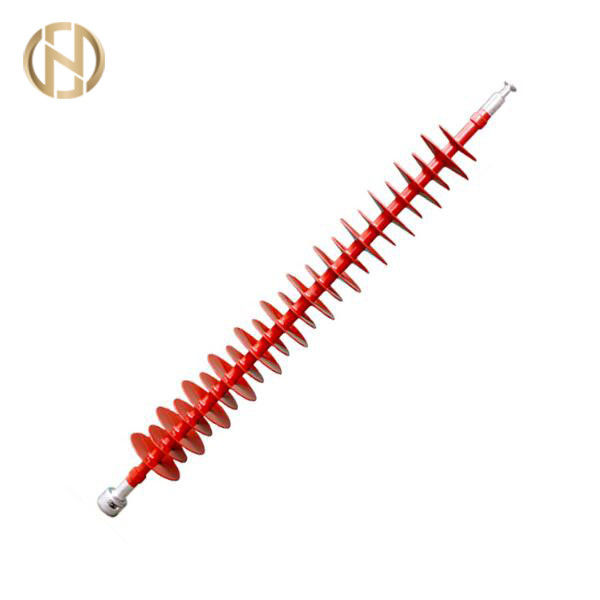

Εξαρτήματα Πολωνού κόκκινου χρώματος, σύνθετος μονωτής αναστολής 10-500kV
Σύνθετος μονωτής αναστολής 10-500kV FXBW4
Περιγραφές:
Αυτό το προϊόν είναι ειδικό για τις άσχημα μολυσμένες περιοχές, το υψηλό μηχανικό φορτίο έντασης, τη μακροχρόνια έκταση και το συμπαγές ηλεκτροφόρο καλώδιο. και έχει τα χαρακτηριστικά γνωρίσματα του ελαφριού, μικρού όγκου, άθραυστος, της αντι-κλίσης, υψηλής αντοχής για την αντι-συστροφή και την ισχυρή προστασία έκρηξης
| Τύπος | Εκτιμημένη τάση (kV) |
Εκτιμημένο μηχανικό φορτίο έντασης (KN) |
Σημάδι σύνδεσης | Δομικό ύψος (χιλ.) |
Ελάχιστη απόσταση τόξων (χιλ.) |
Ελάχιστη ονομαστική απόσταση διασκορπισμού (χιλ.) |
Η αστραπή αντοχή σε πλήρες κρουστηκό κύμα τάσεως ≥ (kV) |
Η λειτουργούσα ώθηση αντιστέκεται την τάση ≥ (kV) |
Η συχνότητα αντιστέκεται την τάση (kV) |
| FXBW4-10/40 | 10 | 40 | 11W | 340±15 | 190 | 400 | 95 | - | 60 |
| FXBW4-10/70 | 10 | 70 | 16W | 360±15 | 190 | 490 | 95 | - | 60 |
| FXBW4-10/100 | 10 | 100 | 16W | 400±15 | 190 | 490 | 95 | - | 60 |
| FXBW4-20/40 | 20 | 40 | 16W | 450±15 | 280 | 600 | 170 | - | 75 |
| FXBW4-20/70 | 20 | 70 | 16W | 470±15 | 280 | 750 | 170 | - | 75 |
| FXBW4-20/100 | 20 | 100 | 16W | 500±15 | 280 | 750 | 170 | - | 75 |
| FXBW4-20/120 | 20 | 120 | 16W | 500±15 | 280 | 750 | 170 | - | 75 |
| FXBW4-35/70 | 35 | 70 | 16W | 640±15 | 450 | 1300 | 230 | - | 95 |
| FXBW5-35/70 | 35 | 70 | 16W | 750±15 | 530 | 1370 | 250 | - | 105 |
| FXBW4-35/100 | 35 | 100 | 16W | 680±15 | 450 | 1300 | 230 | - | 95 |
| FXBW5-35/100 | 35 | 100 | 16W | 750±15 | 530 | 1370 | 250 | - | 105 |
| FXBW4-35/120 | 35 | 120 | 16W | 680±15 | 450 | 1300 | 230 | - | 95 |
| FXBW4-66/70 | 66 | 70 | 16W | 900±15 | 700 | 1900 | 410 | - | 185 |
| FXBW5-66/70 | 66 | 70 | 16W | 1010±15 | 780 | 2130 | 410 | - | 185 |
| FXBW4-66/100 | 66 | 100 | 16W | 940±15 | 700 | 1900 | 410 | - | 185 |
| FXBW5-66/100 | 66 | 100 | 16W | 1010±15 | 780 | 2130 | 410 | - | 185 |
| FXBW4-66/120 | 66 | 120 | 16W | 940±15 | 700 | 1900 | 410 | - | 185 |
| Fxbw-110/70 | 110 | 70 | 16W | 1200±15 | 1000 | 3150 | 550 | - | 230 |
| FXBW4-110/70-1420 | 110 | 70 | 16W | 1420±15 | 1200 | 3600 | 550 | - | 230 |
| FXBW4-110/100 | 110 | 100 | 16W | 1240±15 | 1000 | 3150 | 550 | - | 230 |
| FXBW4-110/100-1440 | 110 | 100 | 16W | 1440±15 | 1200 | 3600 | 550 | - | 230 |
| FXBW4-110/120 | 110 | 120 | 16W | 1240±15 | 1000 | 3150 | 550 | - | 230 |
| FXBW4-110/120-1440 | 110 | 120 | 16W | 1440±15 | 1200 | 3600 | 550 | - | 230 |
| FXBW4-110/160 | 110 | 160 | 20R | 2150±30 | 1050 | 3600 | 550 | - | 230 |
| FXBW4-110/160-1440 | 110 | 160 | 20R | 2240±30 | 1140 | 4200 | 550 | - | 230 |
| FXBW3-220/70 | 220 | 70 | 16W | 2150±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW4-220/70 | 220 | 70 | 16W | 2240±30 | 2000 | 6600 | 1000 | - | 395 |
| FXBW3-220/100 | 220 | 100 | 16W | 2150±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW4-220/100 | 220 | 100 | 16W | 2240±30 | 2000 | 6600 | 1000 | - | 395 |
| FXBW5-220/100 | 220 | 100 | 16W | 2470±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW4-220/120 | 220 | 120 | 16W | 2240±30 | 2000 | 6600 | 1000 | - | 395 |
| FXBW4-220/160 | 220 | 160 | 20R | 2240±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW5-220/160 | 220 | 160 | 20R | 2470±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW4-220/180 | 220 | 180 | 20R | 2240±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW5-220/180 | 220 | 180 | 20R | 2470±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW4-220/210 | 220 | 210 | 20R | 2240±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW5-220/210 | 220 | 210 | 20R | 2270±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW3-330/100 | 330 | 100 | 16W | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/100 | 330 | 100 | 16W | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-330/120 | 330 | 120 | 16W | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/120 | 330 | 120 | 16W | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-330/160 | 330 | 160 | 20R | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/160 | 330 | 160 | 20R | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-330/180 | 330 | 180 | 20R | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/180 | 330 | 180 | 20R | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| Μπορούμε σύμφωνα με τις απαιτήσεις σας, παραγωγή της ειδικής δομής σύνδεσης και του ύψους του προϊόντος | |||||||||
| Τύπος | Εκτιμημένη τάση (kV) |
Εκτιμημένο μηχανικό φορτίο έντασης (KN) |
Σημάδι σύνδεσης | Δομικό ύψος (χιλ.) |
Ελάχιστη απόσταση τόξων (χιλ.) |
Ελάχιστη ονομαστική απόσταση διασκορπισμού (χιλ.) |
Η αστραπή αντοχή σε πλήρες κρουστηκό κύμα τάσεως ≥ (kV) |
Η λειτουργούσα ώθηση αντιστέκεται την τάση ≥ (kV) |
Η συχνότητα αντιστέκεται την τάση (kV) |
| FXBW3-330/210 | 330 | 210 | 20R | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/210 | 330 | 210 | 20R | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-330/240 | 330 | 240 | 20R | 2990±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/240 | 330 | 240 | 20R | 3050±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-500/100 | 500 | 100 | 16W | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/100-4340 | 500 | 100 | 16W | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/100 | 500 | 100 | 16W | 4450±50 | 4000 | 14500 | 2250 | 1240 | 740 |
| FXBW3-500/120 | 500 | 120 | 16W | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/120-4340 | 500 | 120 | 16W | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/120 | 500 | 120 | 16W | 4450±50 | 4000 | 14500 | 2250 | 1240 | 740 |
| FXBW3-500/160 | 500 | 160 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/160-4340 | 500 | 160 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/160 | 500 | 160 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW3-500/180 | 500 | 180 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/180-4340 | 500 | 180 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/180 | 500 | 180 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW3-500/210 | 500 | 210 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/210-4340 | 500 | 210 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/210 | 500 | 210 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW3-500/240 | 500 | 240 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/240-4340 | 500 | 240 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/240 | 500 | 240 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW3-500/300 | 500 | 300 | 24R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/300 | 500 | 300 | 24R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW4-500/300-6460 | 500 | 300 | 24R | 6460±50 | 6000 | 15000 | 2250 | 1240 | 740 |
| FXBW4-500/400 | 500 | 400 | 28R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW4-750/160 | 750 | 160 | 20R | 6650±50 | 6000 | 21600 | 2700 | 1800 | 1125 |
| FXBW4-750/210 | 750 | 210 | 20R | 6650±50 | 6000 | 21600 | 2700 | 1800 | 1125 |
| FXBW4-750/240 | 750 | 240 | 20R | 6650±50 | 6000 | 21600 | 2700 | 1800 | 1125 |
| FXBW4-750/300 | 750 | 300 | 24R | 6650±50 | 6000 | 21600 | 2700 | 1800 | 1125 |
| FXBW4-750/400 | 750 | 400 | 28R | 6650±50 | 6000 | 21600 | 2700 | 1800 | 1125 |
| Μπορούμε σύμφωνα με τις απαιτήσεις σας, παραγωγή της ειδικής δομής σύνδεσης και του ύψους του προϊόντος | |||||||||
Εγκαταστάσεις:
1. Οι μονωτές πρέπει να αντιμετωπιστούν ήπια κατά τη διάρκεια της μεταφοράς και της εγκατάστασης. Δεν πρέπει να ριχτούν, και να αποφύγουν τη σύγκρουση και την τριβή με όλα τα είδη διάφορων κομματιών και αιχμηρών αντικειμένων.
2. Όταν ο σύνθετος μονωτής ανυψώνεται, ο κόμβος πρέπει να χτυπηθεί στη σύνδεση τελών. Είναι απαγορευμένο για να χτυπήσει τη φούστα ομπρελών ή τη θήκη. Όταν το σχοινί πρέπει να αγγίξει τη φούστα ομπρελών και το μέρος θηκών, πρέπει να τυλιχτεί με ένα μαλακό ύφασμα στο μέρος επαφών.
3. Ο σύνθετος μονωτής δεν πρέπει να χρησιμοποιηθεί ως βοηθητικό εργαλείο για τη γραμμή απαλλαγής (λήψη), ώστε να μη βλαφθεί ο μονωτής λόγω του αντίκτυπου ή της κάμπτοντας στιγμής.
4. Είναι αυστηρά απαγορευμένο στο βήμα στη φούστα ομπρελών μονωτών.
5. Κατά την εγκατάσταση του εξισώνοντας δαχτυλιδιού, δώστε προσοχή στη ρύθμιση έτσι ώστε το δαχτυλίδι είναι κάθετο στον άξονα του μονωτή. Η τοποθετώντας θέση παρουσιάζεται στο δικαίωμα. Για το ανοικτό εξισώνοντας δαχτυλίδι τύπων, δώστε προσοχή στην ίδια κατεύθυνση του ανοίγματος και στις δύο άκρες για να διευκολύνει την απαλλαγή και να προστατεύσει το υπόστεγο.
