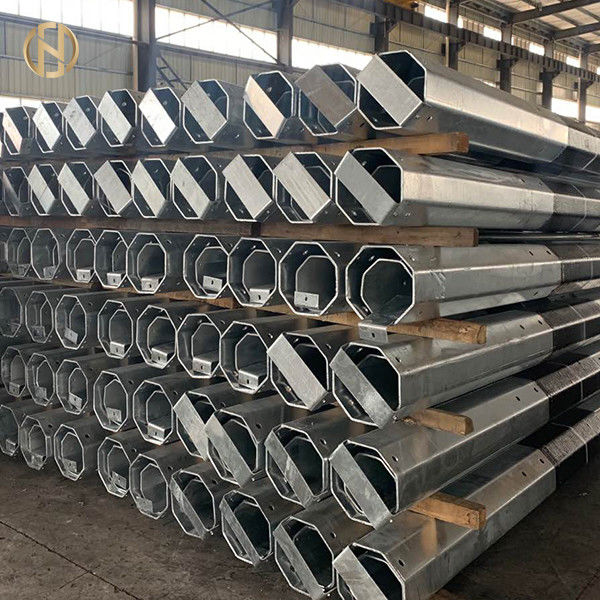

12M γαλβανισμένη σωληνοειδής μετα κατηγορία 7 παράγοντας 2,0 χάλυβα ασφάλειας 1340daN

Αυτή η προδιαγραφή επιτρέπει το σχέδιο, κατασκευή, που εξετάζει στο εργοστάσιο, τον ανεφοδιασμό, και την παράδοση στην περιοχή για το γαλβανισμένο χάλυβα σωληνοειδείς Πολωνοί.

Θα είναι ευθύνη του αναδόχου να εφοδιάσει τον εξοπλισμό, ο οποίος θα ανταποκριθεί από όλες τις απόψεις στην προδιαγραφή απόδοσης και θα έχει την ικανοποιητική διάρκεια για τις επικρατούσες συνθήκες περιοχών.

Ο ανάδοχος θα εφοδιάσει όλες το υλικό και την εργασία όχι εν τω παρόντι συγκεκριμένα αναφερθε'ντα ή συμπεριλαμβανόμενα, αλλά που μπορούν να είναι απαραίτητα για να ολοκληρώσουν οποιοδήποτε μέρος της εργασίας ή να εργαστούν όπως ολόκληρα, σύμφωνα με τις απαιτήσεις αυτής της προδιαγραφής.

Η λεπτομερής ρύθμιση σχεδίου του εξοπλισμού θα είναι ευθύνη του αναδόχου υποκείμενου στην έγκριση του μηχανικού RREA.

Οι σκληροί συρμένοι αγωγοί χαλκού και αλουμινίου παρεχόμενοι επίσης πλήρως θα συμμορφωθούν με τις ακόλουθες προδιαγραφές RREA, δηλαδή:

• Γενικοί όροι συστημάτων RREA

• Απαιτήσεις συσκευασίας και αποστολών RREA

• Απαιτήσεις παράδοσης RREA

• Πρότυπα και κώδικες

Εκτός από όπου τροποποιείται όλοι ο εξοπλισμός και τα υλικά θα είναι στην πλήρη συμφωνία με το IEC (η διεθνής ηλεκτροτεχνική Επιτροπή) και τα πρότυπα και τις συστάσεις του ISO (οργάνωση διεθνών προτύπων). Εάν τα σχετικά πρότυπα IEC ή του ISO και οι συστάσεις δεν είναι διαθέσιμα εν πάση περιπτώσει ή τα σχετικά βρετανικά πρότυπα περιπτώσεων έπειτα ή τα εθνικά πρότυπα θα ισχύσουν εάν διαθέσιμα.

Όταν το IEC, ο ISO, BSI ή τα εθνικά πρότυπα αναφέρονται στην έκδοση χρησιμοποιούμενη θα είναι αυτό τρέχον στην ημερομηνία της προσφοράς, μαζί με οποιαδήποτε τροποποίηση που διανέμεται σε εκείνη την ημερομηνία.

Σε συνέχεια αυτού επάνω από τα πρόσθετα πρότυπα η διαταγή της προτίμησης παρατίθεται κατωτέρω: Η διεθνής ηλεκτροτεχνική Επιτροπή IEC

Οργάνωση διεθνών προτύπων του ISO

Βρετανικά πρότυπα BSI

Εθνικά πρότυπα NS (όπου διαθέσιμο) ίδρυμα προτύπων Ansi αμερικανικό εθνικό

Όπου η χρήση προτύπων εκτός από το IEC, το ISO ή BSI συμφωνείται έπειτα αυτά τα πρότυπα θα χρησιμοποιηθούν, ανάλογα με την περίπτωση. Όπου άλλα πρότυπα προτείνονται αντί των προτύπων IEC, του ISO ή BSI, η επιβεβαίωση θα οριστεί ότι οι παροχές προτύπων είναι ισοδύναμες με ή υπερβαίνουν εκείνους των ισοδύναμων προτύπων IEC, του ISO ή BSI.

Τα αντίγραφα οποιωνδήποτε προτύπων που προτείνονται σε αντικατάσταση των προτύπων IEC, του ISO ή BSI πρέπει να υποβληθούν με την προσφορά που συνοδεύεται όπου είναι απαραίτητο από τις αγγλικές μεταφράσεις των σχετικών τμημάτων.

Παρά οποιεσδήποτε περιγραφές, τα σχέδια ή οι απεικονίσεις που μπορεί να είχαν υποβληθεί με την προσφορά, όλες οι λεπτομέρειες εκτός από εκείνους που παρουσιάζονται στη “απόκλιση από το σχέδιο τεχνικών προδιαγραφών” και που εγκρίνονται από το μηχανικό RREA θα κριθούν για να είναι σύμφωνα με την προδιαγραφή και οι τυποποιημένοι προδιαγραφές και οι κώδικες αναφέρθηκαν εκεί μέσα.

Καμία αναχώρηση από την προδιαγραφή εκτός από εκείνους που παρουσιάζονται στη “απόκλιση από το σχέδιο τεχνικών προδιαγραφών” και που εγκρίνονται από το μηχανικό RREA δεν πρόκειται να γίνει χωρίς τη γραπτή έγκριση του μηχανικού RREA.

2.1 πεδίο

Αυτή η τεχνική προδιαγραφή καλύπτει το σχέδιο, το υλικό, την επεξεργασία, το προστατευτικό επίστρωμα, τις δοκιμές, την επιθεώρηση, τη συσκευασία και την παράδοση ενωμένος στενά γύρω από τον κωνικό χάλυβα monopoles που χρησιμοποιείται στα υπερυψωμένα συστήματα διανομής. Η αναφορά στις προδιαγραφές ή τις οργανώσεις μαζί με οποιαδήποτε σχέδια ή διαγράμματα φόρτωσης θα θεωρηθεί μέρος της προδιαγραφής. Ο κατασκευαστής πόλων πρέπει να είναι ο ISO 9001 επικυρωμένος.

2.2 πρότυπα αναφοράς

Η αναφορά στα πρότυπα ή/και τις προδιαγραφές εν τω παρόντι θα ερμηνευθεί για να σημάνει την πιό πρόσφατη αναθεώρηση εκτός αν σημειωμένος.

Το σχέδιο, τα υλικά και η επεξεργασία των πόλων χάλυβα θα είναι σύμφωνα με την τελευταία έκδοση των διεθνών κωδίκων και των προτύπων που απαριθμούνται εφεξής:

Το EN 10149: Hot-rolled πλατέα προϊόντα φιαγμένα από υψηλή δύναμη παραγωγής για την κρύα διαμόρφωση

Το EN 10025: Hot-rolled προϊόντα φιαγμένα από μη συμμαχικούς όρους παράδοσης δομικών χαλύβων τεχνικούς

ISO 898: Μηχανικές ιδιότητες των συνδέσμων

Αναχαίτιση 318: Απαιτήσεις οικοδομικού συντελεστή για το δομικό σκυρόδεμα

ASTM A123: Τυποποιημένη προδιαγραφή για το επίστρωμα ψευδάργυρου (καυτός που γαλβανίζεται) στα προϊόντα που κατασκευάζονται από κυλημένος, πιεσμένος, και σφυρηλατημένος μορφές χάλυβα, πιάτα, φραγμοί και λουρίδες

ASCE N°. 72: Το σχέδιο της μετάδοσης Πολωνός χάλυβα κτίζει (για την αναφορά μόνο) ASCE (SE) 48-05: Σχέδιο των δομών Πολωνού μετάδοσης χάλυβα

AWS: Αμερικανική κοινωνία συγκόλλησης για τη συγκόλληση και τις σχετικές διαδικασίες

2.3 σχέδιο

• Οι πόλοι θα είναι στρογγυλός-κωνικοί με μια βαθμιαία και σταθερή κωνικότητα.

• Η διαμήκης συγκόλληση πρέπει να περιοριστεί στο ελάχιστο ανάλογα με τη διαδικασία επεξεργασίας. Περιφερειακή συγκόλληση που δεν επιτρέπεται για τις συνελεύσεις άξονων.

• Το σχέδιο χρησιμοποιεί κατά προτίμηση τη μη γραμμική ανάλυση και ακολουθεί τις οδηγίες και τις αρχές που περιγράφονται στα εγχειρίδια και την έκθεση ASCE σχετικά με την πρακτική n° 72 εφαρμοσμένης μηχανικής και το ASCE (SE) 48-05

· Οι άξονες Πολωνού θα είναι ενός κομματιού στο μέγιστο μήκος πιθανό μέσα στους περιορισμούς ναυτιλίας ή/και επεξεργασίας. Οι άξονες Πολωνού που υπερβαίνουν τους περιορισμούς θα σχεδιαστούν σε διάφορα τμήματα.

Τα παρακείμενα τμήματα θα ενωθούν από τις ενώσεις ολίσθησης. Πολωνοί θα σχεδιαστούν με έναν ελάχιστο αριθμό ενώσεων. Οι ενώσεις ολίσθησης θα σχεδιαστούν για μια ελάχιστη επικάλυψη 1 - 1/2 του χρονικού η εσωτερική διάμετρος του θηλυκού τμήματος στην ένωση, σύμφωνα με ASCE «έκθεση Νο 72, σχέδιο των δομών Πολωνού μετάδοσης χάλυβα» και ASCE (SE) 48-05

· Μια μετακινούμενη πλαστική τοπ ΚΑΠ που εγκαθίσταται στην κορυφή του πόλου θα παρασχεθεί.

· Ένα καρύδι ορείχαλκου θα τοποθετηθεί στην κορυφή του πόλου και ένα άλλο καρύδι ορείχαλκου στο επίγειο επίπεδο.

· Ο περιορισμός εκτροπής στο φορτίο υπηρεσιών θα είναι 4% του ύψους επάνω από το έδαφος.

· Ο τοπ περιορισμός διαμέτρων που εφαρμόζεται κατά τη διάρκεια του σχεδίου είναι:

ο ελάχιστα ..................................................... 200 χιλ.

ο μέγιστα ..................................................... 240 χιλ.

· Ο παράγοντας ασφάλειας που χρησιμοποιείται για τον υπολογισμό θα είναι:

2.0 ............. για τα εγκάρσια φορτία

1.5 ............. για τα κάθετα φορτία.

· Πολωνοί θα εξοπλιστούν από τη βάση αγκύρων. Η βάση αγκύρων θα σχεδιαστεί για να μεταφέρει τα φορτία από τον πόλο στο ίδρυμα. Το πιάτο βάσεων θα ενωθεί στενά στον πόλο στο εργοστάσιο. Το ενσωματωμένο μήκος θα καθοριστεί από το φορτίο σχεδίου μπουλονιών αγκύρων και την τελευταία πίεση δεσμών για το σκυρόδεμα 3000 PSI (φ γ) όπως διευκρινίζεται στον αμερικανικό συγκεκριμένο οικοδομικό συντελεστή ιδρύματος (αναχαίτιση 318). Τα μπουλόνια αγκύρων θα παραδοθούν μαζί με τους πόλους. Ένα ανώτερο πρότυπο ανά τύπο πόλων και ένα χαμηλότερο πρότυπο ανά πόλο (αν απαιτείται) θα παρασχεθούν. Τα πρότυπα και τα μπουλόνια αγκύρων θα είναι εφοδιασμένα διασκορπισμένα.

2.4 γενική τυποποίηση

2.4 .1 Πολωνοί θα σχεδιαστούν για την τυποποιημένη σειρά στις ακόλουθες κατηγορίες φορτίων:

Μέγιστο λειτουργώντας φορτίο Fmax ........................ σε 600 χιλ. από την κορυφή του πόλου

2.4 .2 Πολωνοί θα σχεδιαστούν για τα τυποποιημένα μήκη στην ακολουθία της σειράς:

8 μ, 9 μ, 10 μ, 11 μ, 12 μ, 13 μ και 14 μ.

2.5 υλικό

Όλο το υλικό θα είναι σύμφωνα με τα σχετικά πρότυπα που αναφέρονται μέσα σε αυτήν την προδιαγραφή.

Ο χάλυβας που χρησιμοποιείται θα είναι βαθμού S500MC σύμφωνα με το EN 10149. Παράμετροι χάλυβα (τ<10>

Ελάχιστη Fy πίεσης παραγωγής .............................. (N/mm2) ελάχιστη εκτατή πίεση 500,00 Fu ............................... 550,00 (N/mm2)

Ο εναλλακτικός χάλυβας που χρησιμοποιείται πρέπει να είναι βαθμού S355MC ή S315MC σύμφωνα με το EN 10149.

2.6 κατασκευή

Όλα τα μέρη που διαμορφώνουν τη δομή θα κατασκευαστούν σύμφωνα με τα σχέδια που εγκρίνονται από το μηχανικό RREA.

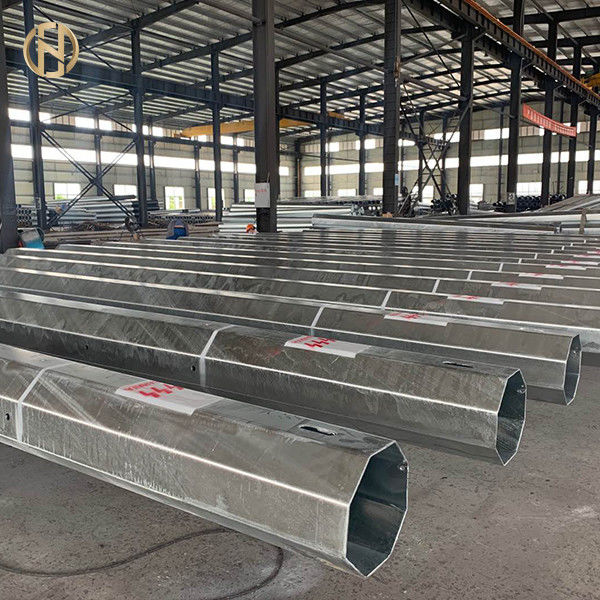

Τμήματα των πόλων γίνονται από τα φύλλα του χάλυβα, περικοπή στο τραπέζιο, κατόπιν κρύο που διαμορφώνεται για να διαμορφώσει τη στρογγυλή κωνική διατομή ή (12) την πλαισιωμένη κανονική polygonal διατομή δώδεκα.

Το διαμορφωμένο πιάτο θα καμφθεί σε μια ακτίνα αρκετά μεγάλη ώστε να μη παραχθεί το ράγισμα του υλικού.

Η διάτρυση ή punching των τρυπών θα γίνει πρίν γαλβανίζει με έναν τέτοιο τρόπο ώστε να παραχθούν οι κυλινδρικές τρύπες κανονικές στο αεροπλάνο του υλικού (σε όλες τις τρύπες).

2.7 ανοχές

Η επιτρεπόμενη παραλλαγή (ανοχή) από μια δηλωμένη διάσταση, το μήκος των στοιχείων, έξω από τη διάμετρο, την ευθύτητα, κ.λπ. θα είναι η ακόλουθη:

2.8 ένωση

Όλη η συγκόλληση, τόσο πολύς όπως είναι εφαρμόσιμος, να ακολουθήσει τα πρότυπα AWS.

Οι διαμήκεις συγκολλήσεις θα έχουν το ελάχιστο διείσδυσης εξήντα (60%) τοις εκατό εκτός από μέσα στο θηλυκό μέρος της κοινής περιοχής ολίσθησης όπου το ποσοστό της διείσδυσης θα είναι εκατό (100%) τοις εκατό. Άλλες συγκολλήσεις θα είναι συγκολλήσεις λωρίδων για όλο το πάχος.

2.9 γαλβανισμός

Αφότου έχει ολοκληρωθεί εξ ολοκλήρου η επεξεργασία, οι πόλοι χάλυβα θα είναι καυτή εμβύθιση που γαλβανίζεται στο ελάχιστο 630 g/m2.

Όλα τα κοίλα μέλη θα γαλβανιστούν και μέσα και έξω από τις επιφάνειες. Καμία διπλή εμβύθιση που γαλβανίζει τη διαδικασία δεν επιτρέπεται.

Τα μπουλόνια αγκύρων θα γαλβανιστούν στο πλήρες μήκος σε ελάχιστα 320 g/m2.

Τα καρύδια μπορούν να επαν-τρυπηθούν μετά από να γαλβανίσουν και έπειτα θα προστατευθούν κατάλληλα από τη σκουριά από το λίπος. Ο γαλβανισμός θα εκτελεσθεί σύμφωνα με ASTM τυποποιημένο Α 123.

2.10 χαρακτηρισμός

Όλα τα μέρη των πόλων θα χαρακτηριστούν κατάλληλα. Όλοι που χαρακτηρίζουν θα είναι ανεξίτηλοι και σαφώς ορατοί μετά από να γαλβανίσουν. Τα κομμάτια που είναι μέρος μιας δομής θα μαρκαριστούν με τον αριθμό τύπων δομών, που ακολουθείται από το κατάλληλο στοιχείο συνελεύσεων και άλλα σημάδια προσδιορισμού.

2.11 ασφαλτούχος προστασία

Μια πρόσθετη ασφαλτούχος προστασία από το πιάτο αγκύρων σε +1,5 από το επίγειο επίπεδο πόλου μπορεί να είναι απαιτήσεις του εργοδότη required.146 παράγραφος VI.

3. ΕΠΙΘΕΩΡΗΣΗ ΚΑΙ ΔΟΚΙΜΕΣ

3.1 επιθεώρηση - γενική

Ο αγοραστής διατηρεί το δικαίωμα να βεβαιώσει τη διαδικασία παραγωγής, οποιεσδήποτε δοκιμές τύπων που εκτελούνται συγκεκριμένα στον εξοπλισμό που παρέχονται σε RREA και οποιεσδήποτε στερεότυπες δοκιμές που απαιτούνται στην κατασκευή και την προμήθεια τέτοιου εξοπλισμού. Ο προμηθευτής θα παράσχει τη ελεύθερη πρόσβαση στον αγοραστή σε οποιαδήποτε περιοχή όπου τέτοια διαδικασία παραγωγής, ή οι δοκιμές, είτε τύπος είτε στερεότυπες δοκιμές πραγματοποιείται. Ο προμηθευτής θα αντέξει φυτεύει μέσα τις δαπάνες τέτοιου μάρτυρα. Ο προμηθευτής θα παράσχει τον αγοραστή ενός προγράμματος της κατασκευής και των δοκιμών τουλάχιστον δύο εβδομάδες προτού τα γεγονότα να να εμφανιστούν.

3.2 δοκιμές τύπων

Ο προμηθευτής θα χορηγήσει την τεκμηριωμένη απόδειξη υπό μορφή επικυρωμένων πιστοποιητικών δοκιμής ότι ο πόλος ή τα μέρη χάλυβα τύπος-έχει εξεταστεί επιτυχώς από μια ανεξάρτητη εξεταστική αρχή σύμφωνα με το ASCE (SE) IEC 60652 48-05 ή των BS. Τα πιστοποιητικά δοκιμής ως στοιχεία της επιτυχούς ολοκλήρωσης των δοκιμών τύπων θα υποβληθούν ως μέρος της προσφοράς.

3.3 εξέταση και επιθεώρηση

• Οπτική εξέταση

• Επαλήθευση των διαστάσεων

• Έλεγχος των συγκολλήσεων

• Έλεγχος του πάχους ψευδάργυρου

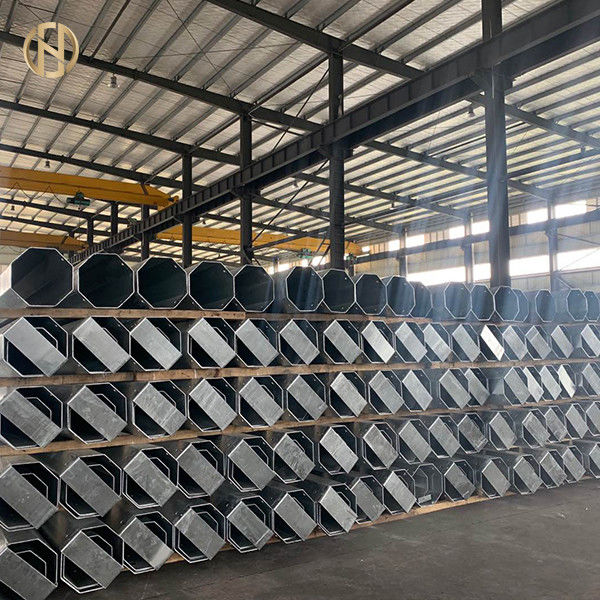

4. ΣΥΣΚΕΥΑΣΙΑ ΚΑΙ ΝΑΥΤΙΛΙΑ

Ο προμηθευτής θα προετοιμάσει, θα συσκευάσει, και θα φορτώσει όλους τα υλικά και τον εξοπλισμό για την αποστολή με έναν τέτοιο τρόπο ότι προστατεύονται από τη ζημία κατά τη διάρκεια της αποστολής και θα είναι αρμόδιος για και θα κάνει καλός οποιεσδήποτε και ολική η ζημία ως αποτέλεσμα της ανάρμοστης συσκευασίας μέχρι την τελική αποδοχή του ανεφοδιασμού. Τα στοιχεία υποκείμενα στην ανοικτή αποθήκευση για αρκετούς μήνες επί των τόπων θα προστατευθούν κατάλληλα από την καιρική ζημία.

Κάθε αποστολή θα συνοδευθεί από έναν κατάλογο όλων των μερών, ευπροσδιόριστο από τον τύπο πόλων και τον αριθμό.
