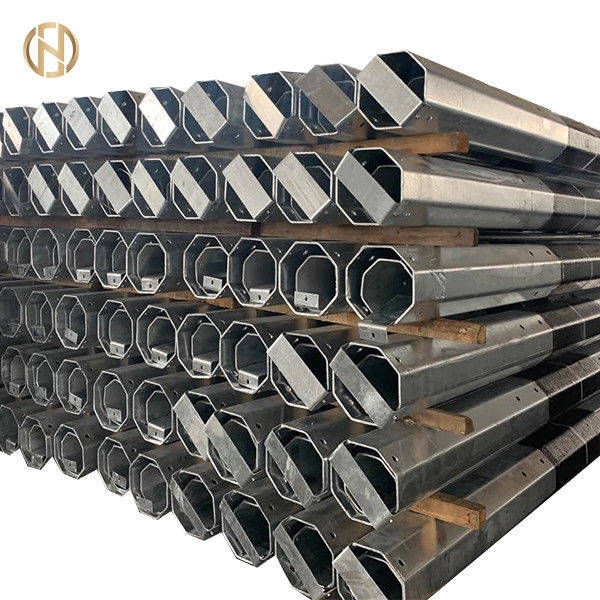

34.5mm χαμηλή τάση Πολωνών ισχύος χάλυβα Πολωνού χάλυβα πάχους σωληνοειδής με την παραμονή

1. Όροι κλίματος:

Ο ακόλουθος ισχύει εκτός αν ειδάλλως αναφέρεται:

a. Μέγιστη περιβαλλοντική θερμοκρασία 50 κοβάλτιο

b. Ελάχιστο κοβάλτιο περιβαλλοντικής θερμοκρασίας -10

c. Θερμοκρασία 45 κοβάλτιο σχεδίου

d. Μέγιστη καθημερινή σειρά της θερμοκρασίας αέρα 20 κοβάλτιο

e. Μέγιστη πίεση 420 n/m2 αέρα

f. Πάχος πάγου 10 χιλ.

g. Πτώσεις χιονιού 1-4 ημέρες – 30 εκατ.

h. Ύψος 01400m ASL περιοχών

i. Μέσες ετήσιες βροχοπτώσεις 40cm κατά τη διάρκεια Νοέμβριο-Απρίλιο

j. Σχετική υγρασία στη σειρά 30 σε 60%.

k. Μέσος αριθμός θυελλών βροντής 15 ημέρες/έτος

l. Χειμώνας μέσο καθημερινό περίπου 5-8 m/s επικρατούντος αέρα, με το μπουρίνι μέχρι 30 m/s.

m. Μέσο απόγευμα 10-13 m/s θερινού αέρα, κατά τη διάρκεια του φωτός πρωινού γενικά και μεταβλητός, το μπουρίνι επιταχύνεται σε 30 m/s.


2. Γενική περιγραφή συμβάσεων: Οι σωληνοειδείς πόλοι χάλυβα που παρέχονται στο πλαίσιο αυτής της σύμβασης θα χρησιμοποιηθούν από τον αγοραστή όπως υποστηρίξεις για τη χαμηλή τάση μεταφοράς, υπερυψωμένοι ηλεκτρικοί αγωγοί δικτύων.
3. Τα εφαρμόσιμα πρότυπα που θα ακολουθηθούν ως συμφωνία ελάχιστων προδιαγραφών στο EN 10255/2004 μέσο των BS και astma53/a53m-2012 για 9met, 9 συνάντησαν τους πόλους
4. Απαλλαγμένος από τις ατέλειες: Πολωνοί θα είναι καλά - τελειωμένος, καθαρός και απαλλαγμένος από επιβλαβή

• Οι ατέλειες επιφάνειας, άκρες των πόλων θα είναι κομμένο τετράγωνο. Πολωνοί θα είναι ευθείς
• Ομαλός και κυλινδρικός.


5.1 δοκιμή εκτροπής
Κάθε πόλος θα υποστηριχθεί άκαμπτα για μια απόσταση από το τέλος άκρης ίσο με το βάθος που πρόκειται να φυτευτεί στο έδαφος. Θα φορτωθεί έπειτα ως cantilever και κατάλληλο φορτίο εκτροπής του πίνακα που εφαρμόζεται κάθετα του άξονα του πόλου 30 εκατ. από την κορυφή των πόλων μέχρι 9 μ (συνολικά) και 60 εκατ. από την κορυφή για τους πόλους άνω των 9 μ (συνολικά). Για την ευκολία στη δοκιμή, ο πόλος μπορεί να καθοριστεί οριζόντια και το φορτίο που εφαρμόζεται κάθετα. Η προσωρινή εκτροπή λόγω του εφαρμοσμένου φορτίου στό σημείο της εφαρμογής του φορτίου δεν θα υπερβεί 157,5 χιλ.
5.2 μόνιμη καθορισμένη δοκιμή
Αυτή η δοκιμή θα πραγματοποιηθεί αμέσως μετά από τη δοκιμή εκτροπής. Μετά από την εφαρμογή του κατάλληλου φορτίου που διευκρινίζεται στον πίνακα 1 το μόνιμο σύνολο που μετριέται από τη μηά θέση μετά από την απελευθέρωση του κατάλληλου εφαρμοσμένου φορτίου στό σημείο της εφαρμογής του φορτίου δεν θα υπερβεί 13 χιλ.
5.3 δοκιμή πτώσης
Η δοκιμή θα γίνει στην περίπτωση οι πόλοι. Τον πόλο θα πέσουν κάθετα με το τέλος άκρης (κατώτατο τέλος) προς τα κάτω, τρεις φορές διαδοχικά από ένα ύψος 2 μ προς έναν φραγμό σκληρού ξύλου 150 χιλ. παχύ που βάζει στο συγκεκριμένο ίδρυμα. Ο πόλος δεν θα παρουσιάσει οποιαδήποτε σημάδια της σύμπτυξης ή της χαλάρωσης των ενώσεων. Κεφάλαιο 2. Τεχνική προδιαγραφή για τις γραμμές 2-4 GSEEP/W/ICB-03 2073/74-03 11kv
5.4 πρέπει οποιοιδήποτε από τους πόλους που επιλέγονται να αποτύχουν να περάσει οποιων δήποτε από τις δοκιμές διευκρίνισε ότι ανωτέρω δύο περαιτέρω πόλοι θα επιλεχτούν για τη δοκιμή από το ίδιο μέρος για κάθε αποτυχία. Εάν αποτύχουν και οι δύο αυτοί οι πρόσθετοι πόλοι, το υλικό δοκιμής που αντιπροσωπεύεται από τα δείγματα δοκιμής θα κριθεί όπως μην συμμορφωμένος με αυτές τις προδιαγραφές.

6.0 πρόγραμμα εξασφάλισης ποιότητας
Μαζί με την προσφορά ο πλειοδότης θα εφοδιάσει το πρόγραμμα εξασφάλισης ποιότητας του κατασκευαστή που περιλαμβάνει το ποιοτικό σύστημα και τα ποιοτικά σχέδια, τα οποία θα περιλάβουν, μεταξύ άλλων, πληροφορίες για να καλύψει την ακόλουθη απαίτηση, ειδάλλως η προσφορά θα είναι υπεύθυνη για την απόρριψη.
i. Η δομή της οργάνωσης
ΙΙ. Τα καθήκοντα και οι ευθύνες που δίνονται στο προσωπικό που εξασφαλίζει ποιότητα των εργασιών
ΙΙΙ. Το σύστημα για, παίρνοντας την παράδοση και την επαλήθευση των υλικών
IV. Το σύστημα για ποιότητα της εργασίας
v. Η ρύθμιση εξασφάλισης ποιότητας θα προσαρμοστεί στις σχετικές απαιτήσεις ISO9001: 2000
VI δήλωση που παραθέτει τον κατάλογο σημαντικών πρώτων υλών, ονόματα του κατασκευαστή για τις πρώτες ύλες, κατάλογος προτύπων σύμφωνα με τον οποίο οι πρώτες ύλες εξετάζονται, κατάλογος δοκιμής που πραγματοποιείται κανονικά στις πρώτες ύλες
VII. κατάλογος βιομηχανικών εγκαταστάσεων διαθέσιμων με τα δικαιολογητικά έγγραφα
VIII. κατάλογος περιοχών στη διαδικασία παραγωγής, όπου οι σκηνικές επιθεωρήσεις πραγματοποιούνται κανονικά για τον ποιοτικό έλεγχο και τις λεπτομέρειες τέτοιων δοκιμών και επιθεωρήσεων
IX. κατάλογος εξοπλισμού δοκιμής διαθέσιμος με τον κατασκευαστή για την τελική δοκιμή του εξοπλισμού που διευκρινίζεται και τον περιορισμό εγκαταστάσεων δοκιμής, ενδεχομένως, έναντι του τύπου, ειδικός, της αποδοχής και των στερεότυπων δοκιμών που διευκρινίζονται στα σχετικά πρότυπα.

7. Τεκμηριώσεις προσφοράς
7.1 ο πλειοδότης θα παράσχει την προσφορά δύο (2) στα σαφή αντίγραφα των κυβερνώντας προτύπων για τις επιλογές της σωλήνωσης χάλυβα, και οποιαδήποτε πρότυπα που ακολουθούνται στην επεξεργασία και τη δοκιμή των πόλων προσφερθε'ντων.
7.2 ο πλειοδότης θα παράσχει μια περιγραφή και επικυρωμένα διαστατικά σχέδια κάθε τύπου πόλου.
7.3 δύο (2) σαφή επικυρωμένα αντίγραφα όλων των δοκιμών τύπων που εκτελούνται στον παρόμοιο τύπο πόλων και παρόμοιας εργασίας φορτώνουν ειδάλλως την προσφορά προσφοράς θα απορριφθούν. Η δοκιμή τύπων πρέπει να έχει πραγματοποιηθεί στο αναγνωρισμένο εθνικό ή διεθνές εργαστήριο δοκιμής ή το ανεξάρτητο εργαστήριο δοκιμής εκτός από τον κατασκευαστή.
7.4 σχόλια πρόταση-από-προτάσεων της προδιαγραφής, που διευκρινίζουν τη συμμόρφωση και τις αποκλίσεις, εάν οποιεσδήποτε.
7.5 όλα τα στοιχεία, τα σχέδια, οι κατάλογοι και άλλα τεχνικά έγγραφα θα δεσμευθούν χωριστά από τα έγγραφα προσφοράς.
Κεφάλαιο 2. Τεχνική προδιαγραφή για τις γραμμές 2-5 11kv
GSEEP/W/ICB-03 2073/74-03
