15KV 11M θέση ηλεκτρικής δύναμης χαμηλής τάσης Πολωνού 1050daN χρησιμότητας χάλυβα

Πόλος δύναμης χρησιμότητας πόλων γραμμών πόλων 990daN HV χρησιμότητας χάλυβα 33KV 11M

15KV 11M πόλος 1050daN, πόλοι γραμμών της LV, πόλος χρησιμότητας χάλυβα χρησιμότητας χάλυβα

Αυτές οι προδιαγραφές καλύπτουν το σχέδιο, εφαρμοσμένη μηχανική, κατασκευή, συνέλευση, που εξετάζει στις εργασίες του κατασκευαστή προτού να συγχρονίσει η αποστολή των πόλων χάλυβα, διαγώνιες συνελεύσεις βραχιόνων, σύνολα τύπων, πιάτα κινδύνου, σύνολα επιχωμάτωσης ακίδων ΓΠ για τις ενιαίες συναρμολογήσεις γραμμών, αναστολής και έντασης πόλων 33kV κατάλληλες για τον αγωγό AAC για τη χρήση σε 3, 50 Hz, στερεά επιχωματωμένες εναέριες γραμμές 33kV.

• Το σχέδιο και η εργασία θα είναι σύμφωνα με τις καλύτερες πρακτικές εφαρμοσμένης μηχανικής να εξασφαλιστεί ικανοποιητική απόδοση καθ' όλη τη διάρκεια της ζωής υπηρεσιών.
• Οποιοιδήποτε υλικό και εξοπλισμός που δηλώνονται όχι συγκεκριμένα σε αυτήν την προδιαγραφή αλλά που είναι απαραίτητη για την ικανοποιητική λειτουργία του εξοπλισμού θα κριθούν για να περιληφθούν εκτός αν συγκεκριμένα αποκλεισμένος και θα παρασχεθούν χωρίς οποιοδήποτε πρόσθετο κόστος. Τα συστατικά που έχουν την ίδια εκτίμηση θα είναι ανταλλάξιμα. Ο πλειοδότης πρέπει να εφοδιάσει τις εξεταστικές εγκαταστάσεις διαθέσιμες στις εργασίες του κατασκευαστή

Όποτε υπάρχει μια διαφορά στα πρότυπα τα πιό αυστηρά κριτήρια θα ισχύσουν.

3.0 ΥΛΙΚΑ, ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΚΑΙ ΕΡΓΑΣΙΑ

• Τα υλικά που χρησιμοποιούνται στην κατασκευή όλου του εξοπλισμού θα είναι νέες και καλύτερες ποιότητα και κατηγορία καταλληλότερες για την απόδοση υπό τους διευκρινισμένους όρους.
• Ο χάλυβας που χρησιμοποιείται για την κατασκευή του διάφορου εξοπλισμού θα είναι σύμφωνα με τις γενικές απαιτήσεις σχετικά με την παροχή των υλικών που τοποθετούνται που γίνεται στα σχετικά διεθνή πρότυπα.
• Το υλικό που αναλύεται σύμφωνα με το διεθνές πρότυπο του ISO 13520:2015 ή άλλο σχετικό δεν θα παρουσιάσει το θείο και φωσφορούχο περιεχόμενο περισσότερο από 0,060% κάθε.
• Ο εξοπλισμός θα είναι well-finished, καθαρός και απαλλαγμένος από τις επιβλαβείς ατέλειες επιφάνειας. Οι άκρες των πόλων χάλυβα, των τμημάτων κ.λπ. γωνίας θα είναι κομμένο τετράγωνο και θα είναι ευθείες.
• Τα μπουλόνια, τα πλυντήρια καρυδιών & πακέτων και το σκέλος καλωδίων τύπων & το διαγώνιο καλώδιο φρουράς βραχιόνων θα είναι καυτή εμβύθιση που γαλβανίζεται σύμφωνα με τα διεθνή πρότυπα του ISO 1461:2009 (το En) ή άλλο σχετικά. Η ποιότητα του ψευδάργυρου θα είναι τουλάχιστον βαθμός ZN 98 που διευκρινίζεται στο ISO 752:2004. Το επίστρωμα ψευδάργυρου θα είναι προσκολλημένο, ομαλό, εύλογα φωτεινός, συνεχές και απαλλαγμένο από τέτοια ατέλειες και ροή, την τέφρα και τη σκωρεία, τους συνυπολογισμούς, τη νιφάδα και το μαύρο σημείο, τα σπυράκια, lumpiness και τα τρεξίματα.
• Οι πόλοι χάλυβα θα είναι καυτή εμβύθιση που γαλβανίζεται με το ελάχιστο πάχος 125 μικρού του επιστρώματος ψευδάργυρου και των πιάτων βάσεων χάλυβα με το ελάχιστο πάχος 125 μικρού του επιστρώματος ψευδάργυρου γενικά σύμφωνα με ASTM A123 και που εξετάζεται σύμφωνα με τα σχετικά διεθνή πρότυπα.
• Τα άρθρα θα αντισταθούν ελάχιστες 4 εμβυθίσεις μιας μικρής διάρκειας. Η ομοιομορφία του γαλβανισμένου επιστρώματος θα καθοριστεί από τη δοκιμή preece όπως ορίζεται σε ASTM A123.
• Οι συναρμολογήσεις αναστολής και έντασης θα αποτελεσθούν από το κράμα αργιλίου και όλα τα καρύδια - και - μπουλόνια θα αποτελεσθούν από το γαλβανισμένο χάλυβα καυτής εμβύθισης με το ελάχιστο πάχος του επιστρώματος ψευδάργυρου 85 μικρού σύμφωνα με σχετικά διεθνή πρότυπα μερών ΧΙΙΙ ή άλλο του ISO 10684:2004 (τα EN).

Το 4.1.1.10 Fabrications και τελειώνει

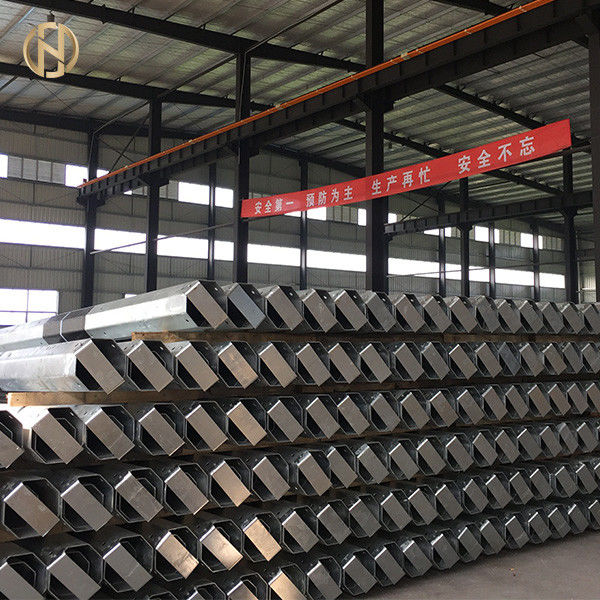

• Πολωνοί θα κατασκευαστούν με την κρύα κάμψη των φύλλων χάλυβα του κατάλληλων μεγέθους και του μήκους μέσα στην οκτάγωνη μορφή και την ενιαία συνεχώς ενωμένη στενά ένωση. Η συγκόλληση θα γίνει σε μια αδρανή ατμόσφαιρα κατά προτίμηση κάτω από ένα σακάκι αζώτου.

ΙΙ. Όλες η συγκόλληση, η κοπή, η κατεργασία, και η επεξεργασία θα γίνουν πριν από galvanization.

• Οι Πολωνοί θα είναι ευθείς, ομαλοί, οκτάγωνοι και κωνικοί και θα είναι καλά - τελειωμένος, καθαρός, και απαλλαγμένος από τα burs, τις εγκοπές και άλλες ατέλειες επιφάνειας.
• Οι τρύπες και οι ρυθμίσεις επιχωμάτωσης θα παρασχεθούν σύμφωνα με τα σχέδια δομών. Όλες οι τρύπες και η κορυφή πόλων θα εμποδιστούν με τα πλαστικά βουλώματα/στενά που εγκαθιστούν την πλαστική ΚΑΠ για να αποφύγουν την είσοδο του νερού μέσα σε την κοιλότητα του πόλου.
• Δύο μ-12 στηρίγματα επιχωμάτωσης τοποθέτησαν διαμετρικά - απέναντι από και επίπεδος που ενώθηκε στενά με την εσωτερική επιφάνεια του πόλου ολοκληρώστε με το καρύδι ΓΠ μ-12, μπουλόνι, πεδιάδα και το σύνολο πλυντηρίων ανοίξεων, θα παρασχεθεί κάθε σε 2700 χιλ. κάτω από την κορυφή πόλων και υπόγειος επίπεδο 500 χιλ. στους πόλους γραμμών HV και σε 400 χιλ. κάτω από την κορυφή πόλων και υπόγειος επίπεδο 500 χιλ. για τους πόλους γραμμών της LV.

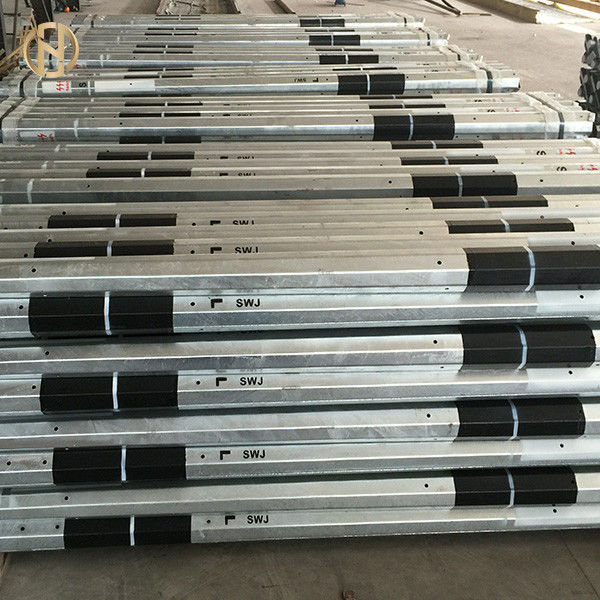

VI το επίγειο επίπεδο θα μαρκαριστεί με μια 12 χιλ. ευρεία λουρίδα όλες χρωμάτων γύρω στο μαύρο χρώμα.

• Ένας πόλος πρωτοτύπων σύμφωνα με το εγκεκριμένο σχέδιο θα κατασκευαστεί και θα εξεταστεί σε ένα εξουσιοδοτημένο εγκεκριμένο πεδίο δοκιμής σύμφωνα με το IEC: 60652 ή μπορούν να συμφωνηθούν αμοιβαία μέχρι το σπάσιμο του φορτίου παρουσία των επιθεωρητών του πελάτη πρίν συνεχίζουν με τη μαζική επεξεργασία των πόλων.

Παράμετροι σχεδίου του 4.1.1.11 και παράγοντας της ασφάλειας

Ανοχές

Ι. μήκος

Η ανοχή στο μήκος θα είναι η ακόλουθη:

Ο τελειωμένος πόλος δεν θα είναι από την ευθύτητα από το περισσότερο από 1/600 του μήκους του.

Η κυλώντας και κόβοντας ανοχή για καυτό - τα κυλημένα προϊόντα χάλυβα θα είναι σύμφωνα με τα σχετικά διεθνή πρότυπα.
