138KV διπλός βαθμός Πολωνού 30-60 ηλεκτροφόρων καλωδίων κυκλωμάτων με Baseplate και το μπουλόνι αγκύρων M48

138KV διπλός βαθμός Πολωνού 30-60 ηλεκτροφόρων καλωδίων κυκλωμάτων με Baseplate και το μπουλόνι αγκύρων M48

Προϊόντα - Ηλεκτρική δύναμη Πολωνός
  • Επισημαίνω

    θέση ηλεκτρικής δύναμης

    ,

    ηλεκτρικός πόλος γραμμών

  • Επεξεργασία επιφάνειας
    εμβύθιση που γαλβανίζεται καυτή
  • Ύψος
    2m - 50m
  • Πάχος
    2.5mm - 20mm
  • Υλικό
    Q235, Q345, Q420, Q460, GR 50, Gr60, SS400, κ.λπ.
  • μορφή
    Polygonal ή κωνικός
  • Χρώμα
    Σύμφωνα με την απαίτηση των πελατών
  • συγκόλληση
    AWS Δ 1,1
  • Τόπος καταγωγής
    ΚΙΝΑ
  • Μάρκα
    FUTAO
  • Πιστοποίηση
    ISO 9001 : 2008
  • Αριθμό μοντέλου
    FTGG - 0 38 917
  • Ποσότητα παραγγελίας min
    2 κομμάτια
  • Τιμή
    $100 - $400
  • Συσκευασία λεπτομέρειες
    40HC ή OT, περικάλυμμα από το χαλί ή το χαλί αχύρου
  • Χρόνος παράδοσης
    15 - 30 εργάσιμες ημέρες
  • Όροι πληρωμής
    L/C, T/T
  • Δυνατότητα προσφοράς
    1200 κομμάτια κάθε εβδομάδα

138KV διπλός βαθμός Πολωνού 30-60 ηλεκτροφόρων καλωδίων κυκλωμάτων με Baseplate και το μπουλόνι αγκύρων M48

  • 138KV διπλός βαθμός Πολωνού 30-60 ηλεκτροφόρων καλωδίων κυκλωμάτων με Baseplate και το μπουλόνι αγκύρων M48
  • 138KV διπλός βαθμός Πολωνού 30-60 ηλεκτροφόρων καλωδίων κυκλωμάτων με Baseplate και το μπουλόνι αγκύρων M48
Λάβετε τιμή Επικοινωνήστε

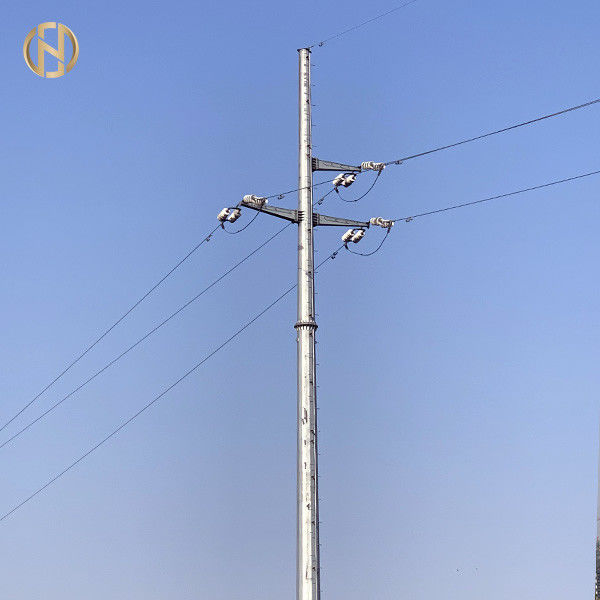

138KV διπλό κύκλωμα Πολωνός 30-60degree με baseplate και το μπουλόνι αγκύρων M48



Περιγραφή προϊόντων

Σχεδιασμένος για 132.138, εναέριες γραμμές μετάδοσης 69kv 110KV. Οι πόλοι συνήθειας με τις διαστάσεις συνήθειας μπορούν να σχεδιαστούν αν απαιτείται. Στο εσωτερικό οι μηχανικοί μας πρόκειται εδώ να βοηθήσουν. Παρακαλώ ελάτε σε επαφή με τη εξυπηρέτηση πελατών για οποιεσδήποτε έρευνες που μπορείτε να έχετε.





Συγκεκριμένες λεπτομέρειες

ΧΑΛΥΒΑΣ ΠΟΛΩΝΟΙ ΕΝΩΣΤΕ ΕΓΓΥΗΜΕΝΕΣ ΤΙΜΕΣ
ΤΥΠΟΣ ΠΟΛΩΝΟΥ   Κατ' ευθείαν Γωνία Αδιέξοδο
Ποσότητα pce 24 14 6
Κατασκευαστής   ΔΟΜΙΚΉ ΜΟΝΆΔΑ CO., ΕΠΕ ΜΕΤΆΛΛΩΝ YIXING FUTAO ΔΟΜΙΚΉ ΜΟΝΆΔΑ CO., ΕΠΕ ΜΕΤΆΛΛΩΝ YIXING FUTAO ΔΟΜΙΚΉ ΜΟΝΆΔΑ CO., ΕΠΕ ΜΕΤΆΛΛΩΝ YIXING FUTAO
Θέση κατασκευής   ΚΙΝΑ, JIANGSU, ΠΌΛΗ YIXING ΚΙΝΑ, JIANGSU, ΠΌΛΗ YIXING ΚΙΝΑ, JIANGSU, ΠΌΛΗ YIXING
Πρότυπα - NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700 NFEN10025/GB/T 700
Ποιότητα χάλυβα   S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500 S500 / Q500
Καυτά γαλβανίζοντας πρότυπα   ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461 ISO 1461
Dimensionnement mécanique des ligues
Αριθμός κυκλωμάτων   1 1 1 1 1 1
Τύπος μονωτών   ΑΝΑΣΤΟΛΗ ΑΝΑΣΤΟΛΗ ΑΓΚΥΡΑ ΑΓΚΥΡΑ ΑΓΚΥΡΑ ΑΓΚΥΡΑ
Γωνία º 0 0 45 45 90 90
Τυποποιημένη έκταση μ 200 200 200 200 200 200
Έκταση αέρα μ 220 220 220 220 220 220
Έκταση βάρους μ 250 250 250 250 250 250
Ο αγωγός κρεμά σε 85°C μ
Διαγώνια μορφή βραχιόνων   Τρίγωνο Τρίγωνο drapeau drapeau drapeau drapeau
Ύψος του χαμηλότερου διαγώνιου βραχίονα μ 15.6 15.6 15.6 15.6 15.6 15.6
Ελάχιστη κάθετη απόσταση μεταξύ των αγωγών και του πόλου μ 1.1 1.1 2 2 2 2
Κάθετη απόσταση μεταξύ του πιό highgest αγωγού και του επίγειου καλωδίου μ 2.2 2.2 2.2 2.2 2.2 2.2
Πίεση αέρα στη μέση θερμοκρασία (25°C) daN/m2 58 58 58 58 58 58
Αεροδυναμικός συντελεστής Πολωνών   2.8 2.8 2.8 2.8 2.8 2.8
Αεροδυναμικός συντελεστής αγωγών   1 1 1 1 1 1
Συντελεστής ασφάλειας   2 2 2 2 2 2
Υλικό   Διπλωμένο φύλλο μετάλλων Διπλωμένο φύλλο μετάλλων Διπλωμένο φύλλο μετάλλων Διπλωμένο φύλλο μετάλλων Διπλωμένο φύλλο μετάλλων Διπλωμένο φύλλο μετάλλων
Διατομή   Octogonal Octogonal Octogonal Octogonal Octogonal Octogonal
Ύψος από το έδαφος μ 20 20 22 22 22 22
Τοπ εξωτερική διάμετρος χιλ. 240 240 270 270 300 300
Κατώτατη εξωτερική διάμετρος χιλ. 510 510 920 920 1200 1200
Αριθμός τμημάτων χιλ. 2 2 3 3 3 3
Πάχος (κορυφή/κατώτατο σημείο) χιλ. 4 / 6 4 / 6 6 / 8/10 6 / 8/10 6 / 10/10 6 / 10/10
Συνολικό βάρος κλ 1150 1268 3300 3560 4670 4980
Βάθος του ιδρύματος μ 2.6 2.6 2 2 2 2


Πρόσθετες λεπτομέρειες

Κώδικας σχεδίου: Αμερικανικό τυποποιημένο ASCE/SEI 48-11

Λογισμικό σχεδίου: Παρακαλώ-ΠΟΛΩΝΟΙ λογισμικό

Κάλυψη εξαγωγής: Ειρηνικοασιατικός, κεντρικός & Νότια Αμερική, Ευρώπη, Μέση Ανατολή, Αφρική

Δοκιμή: Οι δοκιμές φόρτωσης μπορούν να διευθυνθούν στην περιοχή αν απαιτείται



Διαδικασία παραγωγής

Επαλήθευση των υλικών → που κόβει → που φορμάρει ή που κάμπτει → την κάθετη επαλήθευση συγκόλλησης → Deburring βαθμολόγησης → Drilling→ τρυπών συγκόλλησης → φλαντζών διαστάσεων → διαδικασίας του γαλβανισμού →, του επιστρώματος σκονών ή της επαναδιακρίβωσης → → ζωγραφικής που περνούν κλωστή στη συσκευασία →

138KV διπλός βαθμός Πολωνού 30-60 ηλεκτροφόρων καλωδίων κυκλωμάτων με Baseplate και το μπουλόνι αγκύρων M48 0

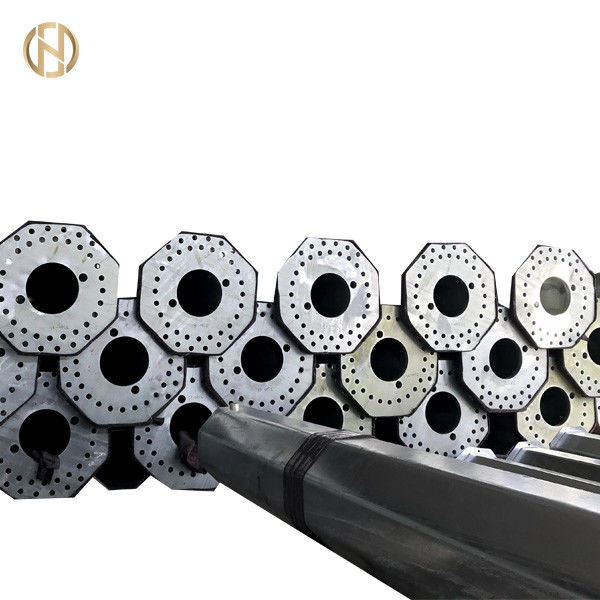

Λεπτομέρειες προϊόντων

138KV διπλός βαθμός Πολωνού 30-60 ηλεκτροφόρων καλωδίων κυκλωμάτων με Baseplate και το μπουλόνι αγκύρων M48 1
