12 οι πλευρές γαλβάνισαν τη δύναμη Πολωνός 35m 110FT Eelectric καλά - τελειωμένη ένωση

12 οι πλευρές γαλβάνισαν τη δύναμη Πολωνός 35m 110FT Eelectric καλά - τελειωμένη ένωση

Περιγραφή προϊόντων

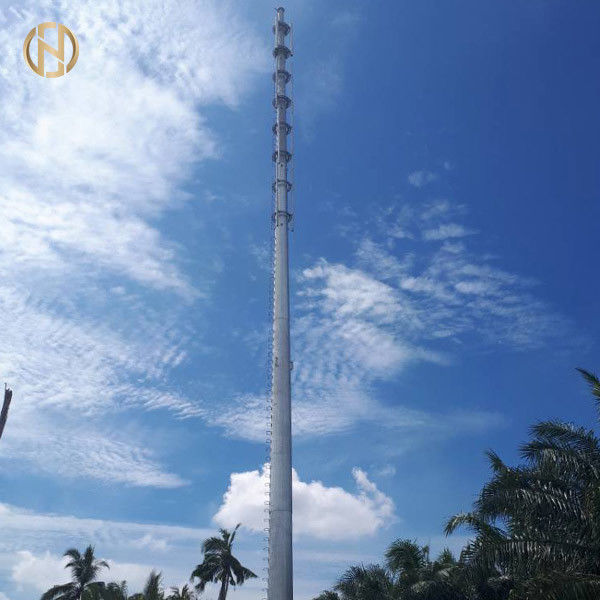

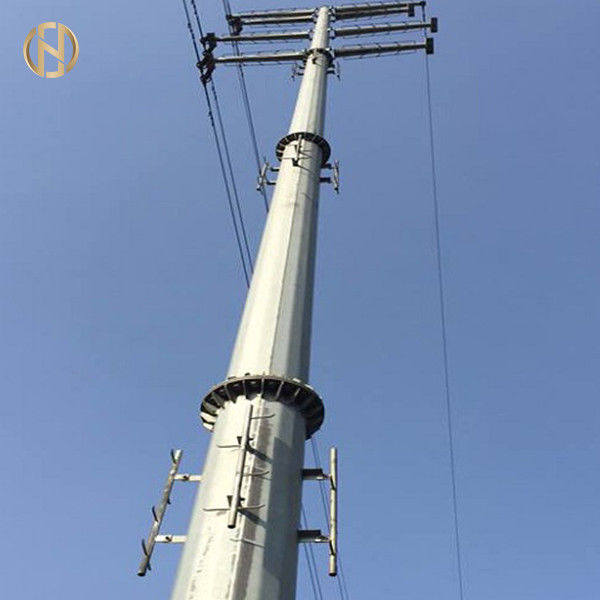

Τα προϊόντα είναι ανωτέρω 35m, γαλβανισμένος χάλυβας Πολωνός ηλεκτρικής δύναμης 110ft HDG για τη γραμμή 12side μετάδοσης δύναμης

• Τα προϊόντα σχεδιάζονται και κατασκευάζονται σύμφωνα με τα δομικά πρότυπα
• Μόνο η επιχείρησή μας μπορεί να συμμορφωθεί σε αυτά τα σφαιρικά πρότυπα κατασκευής που μας δίνει μια άκρη πέρα από τους ανταγωνιστές μας
• Τα προϊόντα είναι καυτή εμβύθιση που γαλβανίζεται σύμφωνα με τα πρότυπα του ISO 1461/ASTM A123
• Υλικό άξονων Πολωνού: ASTM GR65, GR50

Για να σχεδιάσει σύμφωνα με ΠΑΡΑΚΑΛΩ το λογισμικό, θα απαιτήσουμε τις ακόλουθες παραμέτρους σχεδίου:

1. Η λειτουργική ταχύτητα ανέμου της περιοχής όπου ο πόλος θα χρησιμοποιηθεί
2. Το φορτίο κεραιών και το ύψος του πόλου
3. Το συνολικό ύψος ο ίδιος του πόλου

Προδιαγραφές προϊόντων
35m, γαλβανισμένος χάλυβας Πολωνός ηλεκτρικής δύναμης 110ft HDG για την αγορά νότιου amercia γραμμών 12side μετάδοσης δύναμης.

Υλικό
.) BASEPLATES 1
Βαθμός Ε Q460D ASTM A633 ή ίσος
 Πρότυπα για τα ομαλοποιημένα υψηλής αντοχής χαμηλά πιάτα δομικού χάλυβα κραμάτων
YS 415 ελάχιστο
TS (550 - 690)
Ελάχιστο EL 19%
2.) ΜΠΟΥΛΟΝΙΑ ΑΓΚΥΡΩΝ
ASTM A615 βαθμολογεί 75, βαθμός 8,8
 Πρότυπα για τους παραμορφωμένους και σαφείς Carbon-Steel φραγμούς για τη συγκεκριμένη ενίσχυση
YS 520 ελάχιστο
TS 690 ελάχιστο
Ελάχιστο EL 6%
.) NUTS ΜΠΟΥΛΟΝΙΩΝ ΑΓΚΥΡΩΝ 3
Βαθμός Γ ASTM A563
Πρότυπα για τα καρύδια χάλυβα άνθρακα και κραμάτων
Φορτίο απόδειξης = ελάχιστο 993 N/mm2
Σκληρότητα: Brinell (143 - 352)/Rockwell (B78 - C38)
4.) ΠΟΥ ΣΤΗΡΙΖΟΥΝ ΤΟ NUTS
Τύπος 304 ASTM A276
Πρότυπα για τους ωστενιτικούς συνδέσμους ανοξείδωτου
YS 207 ελάχιστο
TS 518 ελάχιστο
Ελάχιστο EL 20%
.) ΥΛΙΚΟ ΣΥΓΚΟΛΛΗΣΗΣ 5
AWS D1.1 E70XX
YS 400 ελάχιστο
TS 480 ελάχιστο

Η αναφορά προδιαγραφών τα ακόλουθα πρότυπα


Συσκευασία & ναυτιλία


Καλύπτουμε τα τοπ και κατώτατα μέρη του πόλου με ένα δέμα χαλιών ή αχύρου προκειμένου να τον προστατεύσουμε από τη ζημία στη γαλβανισμένη επιφάνεια που μπορεί να εμφανιστεί κατά τη διάρκεια της μεταφοράς. Η συσκευασία μπορεί επίσης να γίνει σύμφωνα με τις απαιτήσεις των πελατών.


Δοκιμές

Δοκιμές τύπων (essais de qualification)

• Οι δοκιμές απόδοσης των πόλων θα αντεχτούν από τον προμηθευτή.
• EDCL απαιτεί ότι οι ακόλουθες δοκιμές απόδοσης πρέπει να διευθυνθούν στην παρουσία ενός αντιπροσώπου EDCL πριν από την πρώτη παράδοση.

Εξετάσεις των πόλων (οπτικός και διαστατικός έλεγχος)

• Διαστατικά χαρακτηριστικά: το ύψος, διαστάσεις στο τοπ τέλος και τη βάση, ευθύτητα του πόλου.
• Τελειωμένη επιθεώρηση πτυχής:
• καλά - τελειωμένη ένωση: απουσία πλήρωσης και μοσχευμάτων φουσκαλών («colmatage et bouture») της συγκόλλησης του καλωδίου.
• καλά - τελειωμένο Galvanization: η απουσία πρόσθετου πάχους, βελόνες, ροή παραμένει, ένωση και μαύρα σημεία.
• Σημάδια και ενδείξεις.
• Παρουσία μηχανικής προστασίας στην κορυφή και στη βάση του πόλου.
• Παρουσία επιχωμάτωσης των τερματικών

Ποιοτικός έλεγχος επιστρώματος:

Σύμφωνα με τα πρότυπα ή το αντίτιμο του ISO 1461: Έλεγχος πάχους galvanization του επιστρώματος και ποιοτικός έλεγχος του ψευδάργυρου (λουτρό galvanization).

Ποιοτικός έλεγχος του χάλυβα

Μια έκθεση σχετικά με την ποιότητα του χάλυβα προοριζόμενη για την κατασκευή των διαταγμένων πόλων, και σύμφωνα με τον ποιοτικό έλεγχο χάλυβα του EN 10025 τυποποιημένου ή ισοδύναμου πρέπει να παρασχεθεί σε EDCL.

Δοκιμές αποδοχής

Οι δοκιμές αποδοχής θα γίνουν στο εργοστάσιο και θα αντεχτούν από τον προμηθευτή. Οι δοκιμές θα εγκριθούν από τις δηλώσεις που υπογράφονται από τα παρόντα μέρη. EDCL διατηρεί το δικαίωμα να αντιπροσωπευθεί σε αυτές τις δοκιμές.

Η δειγματοληψία θα γίνει σύμφωνα με τους όρους του διεθνούς προτύπου και στην ακόλουθη βάση:

• Επίπεδο ελέγχου: S2
• Κανονικός απλός έλεγχος: είναι υποτιθέμενο ότι η κίνηση προς το μειωμένο ή ενισχυμένο έλεγχο θα γίνει σύμφωνα με τους όρους των προαναφερθε'ντων προτύπων.
• Αποδεκτό επίπεδο ποιότητας (ALQ): 2.5. Η κίνηση από τον κανονικό έλεγχο προς το μειωμένο ή ενισχυμένο έλεγχο θα γίνει σύμφωνα με το διεθνές πρότυπο.

Οι δοκιμές αποδοχής θα περιλάβουν τις ακόλουθες δοκιμές:

Α. οπτικός και διαστατικός έλεγχος των πόλων τελειωμένη οπτική επιθεώρηση πτυχής

• Καλά - τελειωμένη ένωση: απουσία, πλήρωση και μοσχεύματα φουσκαλών της συγκόλλησης του καλωδίου.
• Καλά - τελειωμένο galvanization: η απουσία πρόσθετου πάχους, βελόνες, παραμένει ροή, ένωση και μαύρα σημεία.

Β. επιθεώρηση διαστάσεων

• Διαστατικά χαρακτηριστικά: Ύψος, διαστάσεις στο τοπ τέλος και τη βάση.
• Παρουσία μηχανικής προστασίας στην κορυφή και στη βάση του πόλου.
• Έλεγχος πάχους galvanization του επιστρώματος. Σύμφωνα με το διεθνές πρότυπο.


Διαδικασία της παραγωγής

Επαλήθευση των υλικών → που κόβει → που φορμάρει ή που κάμπτει → την κάθετη επαλήθευση συγκόλλησης → της τρύπας συγκόλλησης → φλαντζών διαστάσεων → που τρυπά Deburring → Calibration→ διαδικασίας το γαλβανισμό →, το επίστρωμα σκονών ή την επαναδιακρίβωση → → ζωγραφικής που περνούν κλωστή με τρυπάνι στη συσκευασία →
