11m 13m 15m υψηλή διάρκεια Πολωνού μετάλλων ηλεκτρική με την πιστοποίηση του ISO 9001
-
Επισημαίνω
θέση ηλεκτρικής δύναμης
,ηλεκτρικός πόλος γραμμών
-
Επιφανειακή επεξεργασίαΓαλβανισμένο εν θερμώ
-
Υψος11 13 15 Μ
-
Πάχος2,5mm - 20mm
-
ΥλικόQ235, Q345, Q420, Q460, Gr 50, Gr60, SS400, κ.λπ.
-
ΣχήμαPolygonal ή κωνικός
-
ΧρώμαΣύμφωνα με τις απαιτήσεις των πελατών
-
ΣυγκόλλησηAWS D 1.1
-
Τόπος καταγωγήςΚΙΝΑ
-
ΜάρκαFutao
-
ΠιστοποίησηISO 9001 : 2008
-
Αριθμό μοντέλουFTGG - 0 38 917
-
Ποσότητα παραγγελίας min2 κομμάτια
-
Τιμή$100 - $400
-
Συσκευασία λεπτομέρειες40HC ή OT, περικάλυμμα από το χαλί ή το χαλί αχύρου
-
Χρόνος παράδοσης15 - 30 εργάσιμες ημέρες
-
Όροι πληρωμήςL/C, T/T
-
Δυνατότητα προσφοράς1200 κομμάτια κάθε εβδομάδα
11m 13m 15m υψηλή διάρκεια Πολωνού μετάλλων ηλεκτρική με την πιστοποίηση του ISO 9001
Μεταλλικός Ηλεκτρικός Πόλος 11m 13m 15m Υψηλής αντοχής με πιστοποίηση ISO 9001
περιγραφή προϊόντος
Οι ηλεκτρικοί μας στύλοι έχουν σχεδιαστεί ειδικά για 11m 13m 15m μεταλλικούς στύλους ηλεκτρικής ισχύος, για ICE, αγορά της Κόστα Ρίκα.
Έχουμε παραδώσει με επιτυχία τα προϊόντα μας σε ικανοποιημένους πελάτες σε όλο τον κόσμο, συμπεριλαμβανομένης της Νοτιοανατολικής Ασίας, της Μέσης Ανατολής και της Ευρώπης.Επιπλέον, μπορούμε να παράγουμε διάφορους τύπους πόλων ανάλογα με τη χρήση του, όπως πόλους ανάρτησης, τάσης και ακροδεκτών/νεκρής γωνίας.
Ειδικές Λεπτομέρειες
| Διάμετρος κορυφής (mm): | 250/251/249 | 250 | __ | ||||
| Διάμετρος Btm (mm): | 400/402/405 | 400 | __ | ||||
| Πάχος τοιχώματος Ts Galv (mm): | 14,61,14,57,14,62,14,59 Ave=(14,60) | 14 | __ | ||||
| Πάχος τοιχώματος Bs Galv (mm): | 14,91,14,81,14,86,14,87 Ave=(14,86) | 14 | |||||
| Πάχος γαλβανισμένης επίστρωσης (μικρόν): |
161.102.149.216.236.222 Ave=(181) | Λ.>=100μ | __ | ||||
| Συνολικό μήκος συναρμολόγησης: | 11012 | 11000 | +/-33 mm | ||||
| Απόκλιση | <=27,5 χλστ | __ | <=27,5 χλστ | ||||
| Λόγος μείωσης διαμέτρου. | 15 | 15 | 15 mm/m | ||||
| Κατασκευασμένο από ένα μόνο φύλλο. | Υ | Υ | Ν/Ε | ||||
| Στύλοι 11μ σε δύο τμήματα | Υ | Υ | Ν/Ε | ||||
| Επαλήθευση οπών με τα σχ. 1 και 2 και την ευθυγράμμισή του |
Υ | Υ | Ν/Ε | ||||
| Σημάδια στα 5 μέτρα από το κάτω μέρος Ετικέτα κατασκευαστή, ημερομηνία κατασκευής και "ICE". | Υ | Υ | Ν/Ε | ||||
| Μπουλόνια σύρματος γείωσης πάνω και κάτω (παξιμάδια πριτσίνια για μπουλόνι γείωσης) | Υ | Υ | Ν/Ε | ||||
| Μέγιστη απόκλιση | 750 | __ | σε 10% | ||||
| Βάρος | 1500 κιλά | 1500 κιλά | __ | ||||
| Τύπος άνω καλύμματος | Συγκόλληση μετάλλων | Συγκόλληση | Ν/Ε | ||||
Λεπτομέρειες φόρτωσης 15m 3000daN SF 2.0
| %Φορτώνω | Φορτίο (kg) | Act.Load(kg) | Χρόνος (ελάχ.) | Απόκλιση (mm) | Ανάκτηση (mm) |
Παρατηρήσεις | ||
| 100% | 3000 | 3040 | 1 | 358 | 50 |
Πέρασε |
||
| 120% | 3600 | 3670 | 1 | 452 | 62 | |||
| 140% | 4200 | 4260 | 1 | 515 | 73 | |||
| 160% | 4800 | 4850 | 1 | 586 | 92 | |||
| 180% | 5400 | 5460 | 1 | 662 | 103 | |||
| 200% | 6000 | 6030 | 1 | 750 | 127 | |||
Επιπλέον Λεπτομέρειες
Κωδικός σχεδίασης: American Standard ASCE/SEI 48-11
Λογισμικό σχεδιασμού: PLS-POLES
Κάλυψη εξαγωγικής αγοράς: Ασία-Ειρηνικός, Κεντρική & Νότια Αμερική, Ευρώπη, Μέση Ανατολή, Αφρική
Διαδικασία δοκιμής: Δοκιμές φόρτωσης μπορούν να πραγματοποιηθούν στο εργοστάσιο εάν απαιτείται
Διαδικασία Παραγωγής
Επαλήθευση υλικών → Κοπή → Χύτευση ή κάμψη → Κατακόρυφη συγκόλληση → Επαλήθευση διαστάσεων → Συγκόλληση με φλάντζα → Διάτρηση οπών→ Βαθμονόμηση → Διαδικασία αφαίρεσης γρεζιών → Γαλβανισμός, επίστρωση σε σκόνη ή βαφή → Επαναβαθμονόμηση → Σπείρωμα → Συσκευασία

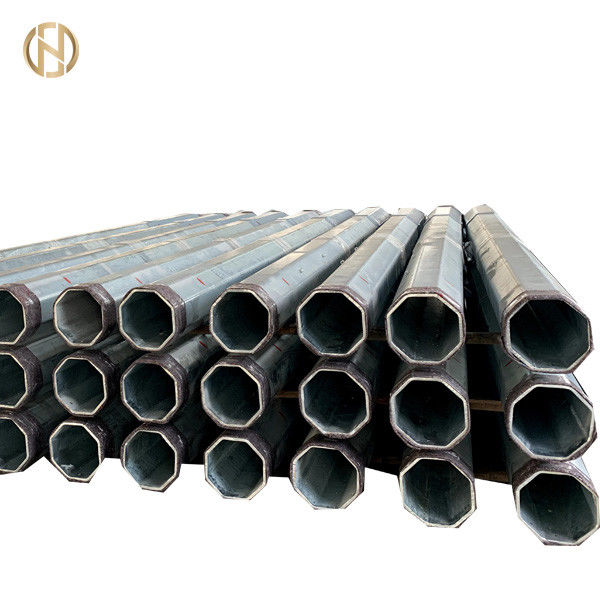

λεπτομέρειες προιόντος
Δοκιμές
Συσκευασία & Αποστολή

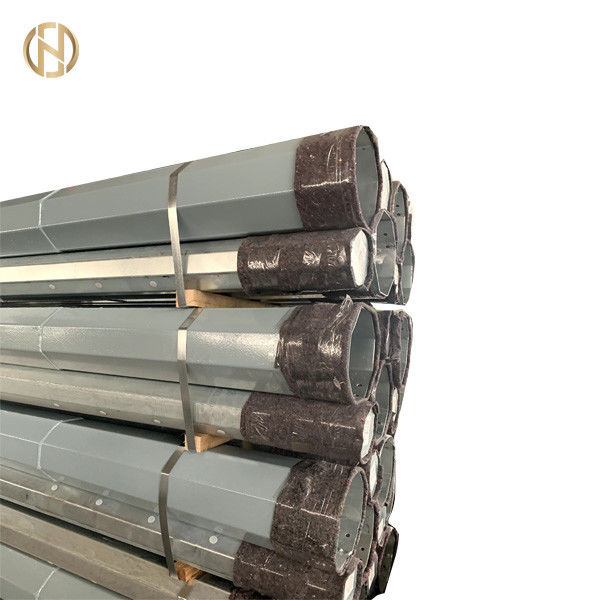

Καλύπτουμε το πάνω και το κάτω μέρος του στύλου με ψάθα ή άχυρο για να το προστατεύσουμε από ζημιές στη γαλβανισμένη επιφάνεια που μπορεί να προκληθούν κατά τη μεταφορά.Η συσκευασία μπορεί επίσης να γίνει σύμφωνα με τις απαιτήσεις των πελατών.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
