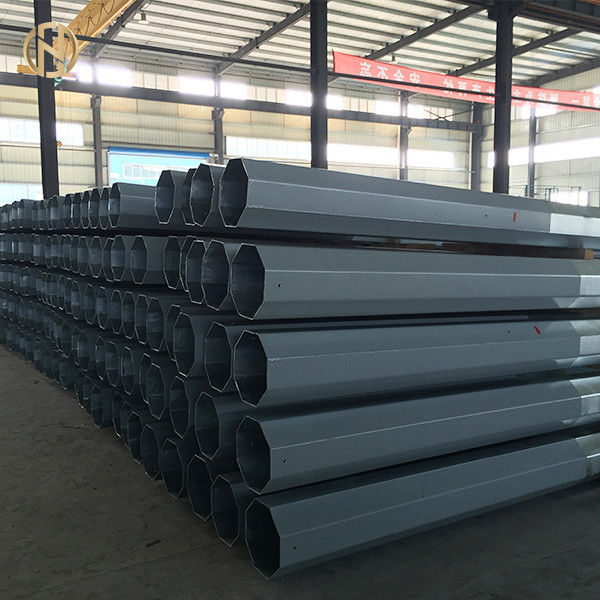

9 μέτρα σωληνοειδούς χάλυβα Πολωνός για τα υπερυψωμένα ηλεκτρικά δίκτυα χαμηλής τάσης

1. Όροι κλίματος:

Ο ακόλουθος ισχύει εκτός αν ειδάλλως αναφέρεται:

a. Μέγιστη περιβαλλοντική θερμοκρασία 50 κοβάλτιο

b. Ελάχιστο κοβάλτιο περιβαλλοντικής θερμοκρασίας -10

c. Θερμοκρασία 45 κοβάλτιο σχεδίου

d. Μέγιστη καθημερινή σειρά της θερμοκρασίας αέρα 20 κοβάλτιο

e. Μέγιστη πίεση 420 n/m2 αέρα

f. Πάχος πάγου 10 χιλ.

g. Πτώσεις χιονιού 1-4 ημέρες – 30 εκατ.

h. Ύψος 01400m ASL περιοχών

i. Μέσες ετήσιες βροχοπτώσεις 40cm κατά τη διάρκεια Νοέμβριο-Απρίλιο

j. Σχετική υγρασία στη σειρά 30 σε 60%.

k. Μέσος αριθμός θυελλών βροντής 15 ημέρες/έτος

l. Χειμώνας μέσο καθημερινό περίπου 5-8 m/s επικρατούντος αέρα, με το μπουρίνι μέχρι 30 m/s.

m. Μέσο απόγευμα 10-13 m/s θερινού αέρα, κατά τη διάρκεια του φωτός πρωινού γενικά και μεταβλητός, το μπουρίνι επιταχύνεται σε 30 m/s.

2. Γενική περιγραφή συμβάσεων: Οι σωληνοειδείς πόλοι χάλυβα που παρέχονται στο πλαίσιο αυτής της σύμβασης θα χρησιμοποιηθούν από τον αγοραστή όπως υποστηρίξεις για τη χαμηλή τάση μεταφοράς, υπερυψωμένοι ηλεκτρικοί αγωγοί δικτύων.

3. Τα εφαρμόσιμα πρότυπα που θα ακολουθηθούν ως συμφωνία ελάχιστων προδιαγραφών στο EN 10255/2004 μέσο των BS και astma53/a53m-2012 για 9met, 9 συνάντησαν τους πόλους

4. Απαλλαγμένος από τις ατέλειες: Πολωνοί θα είναι καλά - τελειωμένος, καθαρός και απαλλαγμένος από επιβλαβή

• Οι ατέλειες επιφάνειας, άκρες των πόλων θα είναι κομμένο τετράγωνο. Πολωνοί θα είναι ευθείς
• Ομαλός και κυλινδρικός.

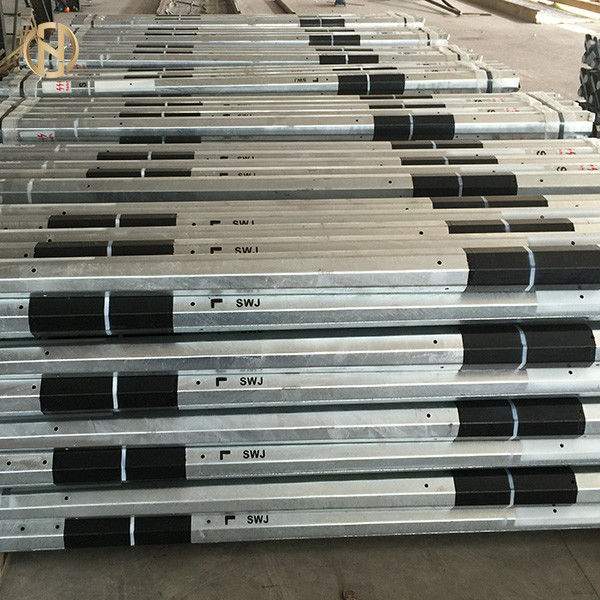

5. συσκευασία και αποστολή:

Οι απαιτήσεις συσκευασίας και ναυτιλίας θα ικανοποιηθούν ως εξής:

1. Η χαμηλή τάση, σωληνοειδής χάλυβας Πολωνοί μήκους 4,5» 9m θα παραδοθεί στις δέσμες 6 πόλων με τη ρύθμιση 2 στρωμάτων, με 3 πόλους ανά στρώμα, και θα δεθεί σε τέσσερις (4) θέσεις των ίσων αποστάσεων με τη χρήση του μεγέθους 30 χιλ. Χ 0,8 χιλ. (ελάχιστα) λουριών χάλυβα και των απαραίτητων ξύλινων διαχωριστών κάτω από τα λουριά χάλυβα.

2. Η χαμηλή τάση, σωληνοειδήςχάλυβαςΠολωνοίμήκους 5,5»9m θα παραδοθεί στις δέσμες 6 πόλων με τη ρύθμιση 2 στρωμάτων, με 3 πόλους ανά στρώμα, και θα δεθεί σε τέσσερις (4) θέσεις των ίσων αποστάσεων με τη χρήση του μεγέθους 30 χιλ. Χ 0,8 χιλ. (ελάχιστα) λουριών χάλυβα και των απαραίτητων ξύλινων διαχωριστών κάτω από τα λουριά χάλυβα.

• a- Σωληνοειδής περιγραφή Πολωνών χάλυβα χαμηλής τάσης (4,5, 5,5)

Οι πόλοι θα κατασκευαστούν από το γαλβανισμένο σωλήνα χάλυβα, στον οποίο ο γαλβανισμένος σωλήνας χάλυβα θα κατασκευαστεί από τα weldable πιάτα δομικού χάλυβα σύμφωνα με το EN 10255/2004 μέσο των BS, το οποίο παρουσιάζει μια ανάλυση όχι περισσότερο από 0,030% του θείου και όχι περισσότερη από 0 .035% φωσφορούχος καυτή εμβύθιση απαιτείται σε EN ISO 1461/2009, 505 gm/m2 ή το μικρό ισοδύναμα πυκνά σε ένα πρόσωπο.

Οι διαστάσεις όλων των γαλβανισμένων σωλήνων χάλυβα θα εξετάσουν κατά τη διάρκεια της επεξεργασίας που παρουσιάζεται στον πίνακα κατωτέρω:

Ονομαστικός πόλος 4,5 μεγέθους υλικών:

a) Ελάχιστος βαθμός πόλων ST της LV χάλυβα που έχουν μια εκτατή δύναμη για τις σκάφες περισσότερο από 400

n/mm2.

b) Ο δομικός χάλυβας για τη τοπ ΚΑΠ θα είναι καυτό γαλβανισμένο ελάχιστο πάχος 2 χιλ., που ενώνονται στενά γύρω και χρωματισμένο ασημένιο χρώμα.

c) Πλήρως γαλβανισμένος πριν από την επεξεργασία και το χρωματισμένο ασημένιο χρώμα δύο τα παλτά ΕΠΟΞΙΚΑ μετά από την επεξεργασία που ενώνει και που ενώνει στενά καθόλου.

d) Πλήρως γαλβανισμένος μετά από την επεξεργασία για τους πόλους (ως επιλογή).

e) Σε κάθε πόλο θα παρασχεθεί ο κυκλικός χαρακτηρισμός κόκκινου χρώματος αποτελούμενος από τη 20 χιλ. ευρεία ζώνη που βρίσκεται σε 2 μ από το κατώτατο σημείο του πόλου.

f) Όλοι οι πόλοι (galvanization στρώμα) μετά από την παραγωγή θα είναι χωρίς οποιεσδήποτε ατέλειες κατά τη διάρκεια SWAGED.

g) Ο πόλος θα είναι ελάχιστη εκτατή δύναμη 450 αρκούδων (Kgf).

Ονομαστικός πόλος 5,5 μεγέθους υλικών:

a) Ελάχιστος βαθμός πόλων ST της LV χάλυβα που έχουν μια εκτατή δύναμη για τις σκάφες περισσότερο από 450 n/mm2.

b) Ο δομικός χάλυβας για τη τοπ ΚΑΠ θα είναι καυτό γαλβανισμένο ελάχιστο πάχος 2 χιλ., που ενώνονται στενά γύρω και χρωματισμένο ασημένιο χρώμα.

c) Πλήρως γαλβανισμένος πριν από την επεξεργασία και το χρωματισμένο ασημένιο χρώμα δύο τα παλτά ΕΠΟΞΙΚΑ μετά από την επεξεργασία που ενώνει και που ενώνει στενά καθόλου.

d) Πλήρως γαλβανισμένος μετά από την επεξεργασία για τους πόλους (ως επιλογή).

e) Σε κάθε πόλο θα παρασχεθεί ο κυκλικός χαρακτηρισμός κόκκινου χρώματος αποτελούμενος από τη 20 χιλ. ευρεία ζώνη που βρίσκεται σε 2 μ από το κατώτατο σημείο του πόλου.

f) Όλοι οι πόλοι (galvanization στρώμα) μετά από την παραγωγή θα είναι χωρίς οποιεσδήποτε ατέλειες κατά τη διάρκεια SWAGED.

g) Ο πόλος θα είναι ελάχιστη εκτατή δύναμη 500 αρκούδων (Kgf).

Υλικά:

a) Ελάχιστος βαθμός πόλων ST χαμηλής τάσης χάλυβα που έχουν μια εκτατή δύναμη για τις σκάφες περισσότερο από 500 N/mm2.

b) Ο δομικός χάλυβας για την κορυφή και το κατώτατο σημείο ΚΑΠ θα είναι καυτό γαλβανισμένο ελάχιστο πάχος 2 χιλ., που ενώνονται στενά γύρω και χρωματισμένο ασημένιο χρώμα.

c) Πλήρως γαλβανισμένος πριν από την επεξεργασία και το χρωματισμένο ασημένιο χρώμα δύο τα παλτά ΕΠΟΞΙΚΑ μετά από την επεξεργασία που ενώνει και που ενώνει στενά καθόλου.
