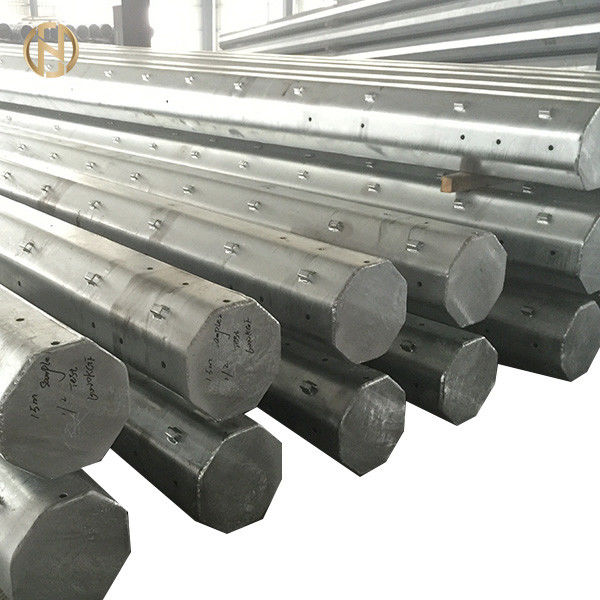

Η χαμηλή τάση γαλβάνισε το σωληνοειδή χάλυβα Πολωνός 11m 10m με την πιστοποίηση του ISO 9001

1. Όροι κλίματος:

Ο ακόλουθος ισχύει εκτός αν ειδάλλως αναφέρεται:

a. Μέγιστη περιβαλλοντική θερμοκρασία 50 κοβάλτιο

b. Ελάχιστο κοβάλτιο περιβαλλοντικής θερμοκρασίας -10

c. Θερμοκρασία 45 κοβάλτιο σχεδίου

d. Μέγιστη καθημερινή σειρά της θερμοκρασίας αέρα 20 κοβάλτιο

e. Μέγιστη πίεση 420 n/m2 αέρα

f. Πάχος πάγου 10 χιλ.

g. Πτώσεις χιονιού 1-4 ημέρες – 30 εκατ.

h. Ύψος 01400m ASL περιοχών

i. Μέσες ετήσιες βροχοπτώσεις 40cm κατά τη διάρκεια Νοέμβριο-Απρίλιο

j. Σχετική υγρασία στη σειρά 30 σε 60%.

k. Μέσος αριθμός θυελλών βροντής 15 ημέρες/έτος

l. Χειμώνας μέσο καθημερινό περίπου 5-8 m/s επικρατούντος αέρα, με το μπουρίνι μέχρι 30 m/s.

m. Μέσο απόγευμα 10-13 m/s θερινού αέρα, κατά τη διάρκεια του φωτός πρωινού γενικά και μεταβλητός, το μπουρίνι επιταχύνεται σε 30 m/s.

2. Γενική περιγραφή συμβάσεων:

Οι σωληνοειδείς πόλοι χάλυβα που παρέχονται στο πλαίσιο αυτής της σύμβασης θα χρησιμοποιηθούν από τον αγοραστή όπως υποστηρίξεις για τη χαμηλή τάση μεταφοράς, υπερυψωμένοι ηλεκτρικοί αγωγοί δικτύων.

3. Τα εφαρμόσιμα πρότυπα που θα ακολουθηθούν ως συμφωνία ελάχιστων προδιαγραφών στο EN 10255/2004 μέσο των BS και astma53/a53m-2012 για 11met, 10 συνάντησαν τους πόλους

4. Απαλλαγμένος από τις ατέλειες:

Πολωνοί θα είναι καλά - τελειωμένος, καθαρός και απαλλαγμένος από τις επιβλαβείς ατέλειες επιφάνειας, άκρες των πόλων θα είναι κομμένο τετράγωνο. Πολωνοί θα είναι κατ' ευθείαν ομαλοί και κυλινδρικοί.

5. συσκευασία και αποστολή:

Οι απαιτήσεις συσκευασίας και ναυτιλίας θα ικανοποιηθούν ως εξής:

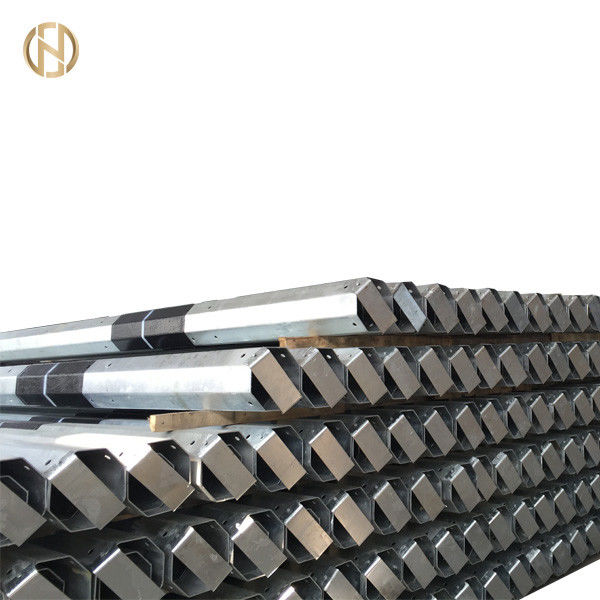

1. Η χαμηλή τάση, σωληνοειδής χάλυβας Πολωνοί μήκους 11m θα παραδοθεί στις δέσμες 9 πόλων με τη ρύθμιση 3 στρωμάτων, με 3 πόλους ανά στρώμα, και θα δεθεί σε τέσσερις (4)

οι θέσεις των ίσων αποστάσεων με τη χρήση του χάλυβα δένουν το μέγεθος 30 χιλ. Χ 0,8 χιλ. (ελάχιστα) και τους απαραίτητους ξύλινους διαχωριστές κάτω από τα λουριά χάλυβα.

2. Η χαμηλή τάση, 10m σωληνοειδής χάλυβας Πολωνοί μήκους θα παραδοθεί στις δέσμες 9 πόλων με τη ρύθμιση 3 στρωμάτων, με 3 πόλους ανά στρώμα, και θα δεθεί σε τέσσερις (4) θέσεις των ίσων αποστάσεων με τη χρήση του μεγέθους 30 χιλ. Χ 0,8 χιλ. (ελάχιστα) λουριών χάλυβα και των απαραίτητων ξύλινων διαχωριστών κάτω από τα λουριά χάλυβα.

4. Σε περίπτωση που ο προμηθευτής μέσα στην Ιορδανία οι απαραίτητοι πόλοι θα παραδοθεί από το ανοικτό φορτηγό, αλλά σε περίπτωση που ο προμηθευτής έξω από την Ιορδανία, οι απαραίτητοι πόλοι θα παραδοθεί από τα ανοικτά τοπ εμπορευματοκιβώτια.

6. Τα εξής θα εξεταστούν, βασισμένος στα ανωτέρω πρότυπα:

a. Υλικά και κατασκευαστές

b. Χημική σύνθεση

c. Ανάλυση προϊόντων

d. Μηχανικές ιδιότητες

e. Galvanization διαδικασία

f. Χαρακτηρισμός προϊόντων

g. Συμπληρωματικές απαιτήσεις (που ισιώνουν τη δοκιμή, την αποτελεσματική περιοχή, τη δύναμη παραγωγής, την εκτατή δύναμη, την επιμήκυνση %).

h. Δοκιμή εκτροπής.

i. Δοκιμή πτώσης

j. Δοκιμή φρεναρίσματος

7.

a- Σωληνοειδής περιγραφή Πολωνών χάλυβα χαμηλής τάσης (4,5, 5,5)

Οι πόλοι θα κατασκευαστούν από το γαλβανισμένο σωλήνα χάλυβα, στον οποίο ο γαλβανισμένος σωλήνας χάλυβα θα κατασκευαστεί από τα weldable πιάτα δομικού χάλυβα σύμφωνα με το EN 10255/2004 μέσο των BS, το οποίο παρουσιάζει μια ανάλυση όχι περισσότερο από 0,030% του θείου και όχι περισσότερο than0 .035% φωσφορούχος καυτή εμβύθιση απαιτείται σε EN ISO 1461/2009, 505 gm/m2 ή το μικρό ισοδύναμα πυκνά σε ένα πρόσωπο.

Οι διαστάσεις όλων των γαλβανισμένων σωλήνων χάλυβα θα εξετάσουν κατά τη διάρκεια της επεξεργασίας που παρουσιάζεται στον πίνακα κατωτέρω:

Ονομαστικός πόλος 4,5 μεγέθους υλικών:

a) Ελάχιστος βαθμός πόλων ST της LV χάλυβα που έχουν μια εκτατή δύναμη για τις σκάφες περισσότερο από 400

n/mm2.

b) Ο δομικός χάλυβας για τη τοπ ΚΑΠ θα είναι καυτό γαλβανισμένο ελάχιστο πάχος 2 χιλ., που ενώνονται στενά γύρω και χρωματισμένο ασημένιο χρώμα.

c) Πλήρως γαλβανισμένος πριν από την επεξεργασία και το χρωματισμένο ασημένιο χρώμα δύο τα παλτά ΕΠΟΞΙΚΑ μετά από την επεξεργασία που ενώνει και που ενώνει στενά καθόλου.

d) Πλήρως γαλβανισμένος μετά από την επεξεργασία για τους πόλους (ως επιλογή).

e) Σε κάθε πόλο θα παρασχεθεί ο κυκλικός χαρακτηρισμός κόκκινου χρώματος αποτελούμενος από τη 20 χιλ. ευρεία ζώνη που βρίσκεται σε 2 μ από το κατώτατο σημείο του πόλου.

f) Όλοι οι πόλοι (galvanization στρώμα) μετά από την παραγωγή θα είναι χωρίς οποιεσδήποτε ατέλειες κατά τη διάρκεια SWAGED.

g) Ο πόλος θα είναι ελάχιστη εκτατή δύναμη 450 αρκούδων (Kgf).

Ονομαστικός πόλος 5,5 μεγέθους υλικών:

a) Ελάχιστος βαθμός πόλων ST της LV χάλυβα που έχουν μια εκτατή δύναμη για τις σκάφες περισσότερο από 450 n/mm2.

b) Ο δομικός χάλυβας για τη τοπ ΚΑΠ θα είναι καυτό γαλβανισμένο ελάχιστο πάχος 2 χιλ., που ενώνονται στενά γύρω και χρωματισμένο ασημένιο χρώμα.

c) Πλήρως γαλβανισμένος πριν από την επεξεργασία και το χρωματισμένο ασημένιο χρώμα δύο τα παλτά ΕΠΟΞΙΚΑ μετά από την επεξεργασία που ενώνει και που ενώνει στενά καθόλου.

d) Πλήρως γαλβανισμένος μετά από την επεξεργασία για τους πόλους (ως επιλογή).

e) Σε κάθε πόλο θα παρασχεθεί ο κυκλικός χαρακτηρισμός κόκκινου χρώματος αποτελούμενος από τη 20 χιλ. ευρεία ζώνη που βρίσκεται σε 2 μ από το κατώτατο σημείο του πόλου.

f) Όλοι οι πόλοι (galvanization στρώμα) μετά από την παραγωγή θα είναι χωρίς οποιεσδήποτε ατέλειες κατά τη διάρκεια SWAGED.

g) Ο πόλος θα είναι ελάχιστη εκτατή δύναμη 500 αρκούδων (Kgf).

b- Σωληνοειδής περιγραφή Πολωνών χάλυβα χαμηλής τάσης (11 μέτρο).

Οι πόλοι θα κατασκευαστούν από το γαλβανισμένο σωλήνα χάλυβα, στον οποίο ο γαλβανισμένος σωλήνας χάλυβα θα κατασκευαστεί από τα weldable πιάτα δομικού χάλυβα σύμφωνα με ASTM A53/A53M − 12 την καυτή εμβύθιση βαθμού Β που γαλβανίζονται

8. υλικά:

a) Ελάχιστος βαθμός πόλων ST χαμηλής τάσης χάλυβα που έχουν μια εκτατή δύναμη για τις σκάφες περισσότερο από 500 N/mm2.

b) Ο δομικός χάλυβας για την κορυφή και το κατώτατο σημείο ΚΑΠ θα είναι καυτό γαλβανισμένο ελάχιστο πάχος 2 χιλ., που ενώνονται στενά γύρω και χρωματισμένο ασημένιο χρώμα.

c) Πλήρως γαλβανισμένος πριν από την επεξεργασία και το χρωματισμένο ασημένιο χρώμα δύο τα παλτά ΕΠΟΞΙΚΑ μετά από την επεξεργασία που ενώνει και που ενώνει στενά καθόλου.

d) Πλήρως γαλβανισμένος μετά από την επεξεργασία για τους πόλους (ως επιλογή).

e) Όλοι οι πόλοι (galvanization στρώμα) μετά από την παραγωγή θα είναι χωρίς οποιεσδήποτε ατέλειες κατά τη διάρκεια SWAGED.

f) Φρενάροντας φορτίο (673) kgf

c- Σωληνοειδής περιγραφή Πολωνών χάλυβα χαμηλής τάσης (10 μέτρο).

Οι πόλοι θα κατασκευαστούν από το γαλβανισμένο σωλήνα χάλυβα, στον οποίο ο γαλβανισμένος σωλήνας χάλυβα θα κατασκευαστεί από τα weldable πιάτα δομικού χάλυβα σύμφωνα με ASTM A53/A53M − 12 την καυτή εμβύθιση βαθμού Β που γαλβανίζονται

9. υλικά:

a) Ελάχιστος βαθμός πόλων ST χαμηλής τάσης χάλυβα που έχουν μια εκτατή δύναμη για τις σκάφες περισσότερο από 500 N/mm2.

b) Ο δομικός χάλυβας για την κορυφή και το κατώτατο σημείο ΚΑΠ θα είναι καυτό γαλβανισμένο ελάχιστο πάχος 2 χιλ., που ενώνονται στενά γύρω και χρωματισμένο ασημένιο χρώμα.

c) Πλήρως γαλβανισμένος πριν από την επεξεργασία και το χρωματισμένο ασημένιο χρώμα δύο τα παλτά ΕΠΟΞΙΚΑ μετά από την επεξεργασία που ενώνει και που ενώνει στενά καθόλου.

d) Πλήρως γαλβανισμένος μετά από την επεξεργασία για τους πόλους (ως επιλογή).
