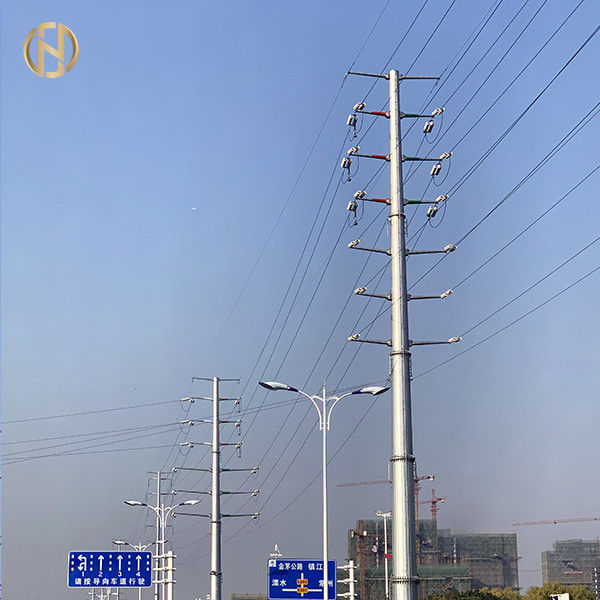

γαλβανισμένη θέση ηλεκτρικής δύναμης 110KV 138KV HDG για τη γραμμή μετάδοσης δύναμης

                             110KV 138KV HDG Γαλβανισμένος Ηλεκτρικός Πόλος Χάλυβας για Γραμμή Μεταφοράς Ισχύος



περιγραφή προϊόντος

---

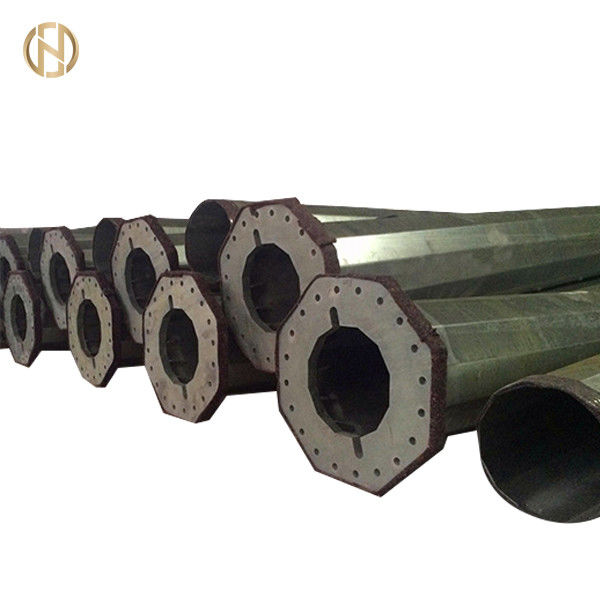

Τα παραπάνω προϊόντα είναι 110kv 138kv Γραμμή Μεταφοράς Οκταγωνικός γαλβανισμένος ατσάλινος πόλος ισχύος

• Τα προϊόντα σχεδιάζονται και κατασκευάζονται σύμφωνα με δομικά πρότυπα
• Μόνο η εταιρεία μας μπορεί να συμμορφωθεί με αυτά τα παγκόσμια πρότυπα κατασκευής που μας δίνουν πλεονέκτημα έναντι των ανταγωνιστών μας
• Τα προϊόντα είναι γαλβανισμένα εν θερμώ σύμφωνα με τα πρότυπα ISO 1461/ASTM A123
• Υλικό άξονα πόλου: ASTM GR65, GR50

Για να σχεδιάσουμε σύμφωνα με το λογισμικό PLS, θα χρειαστούμε τις ακόλουθες παραμέτρους σχεδιασμού:

---

1. Η επιχειρησιακή ταχύτητα ανέμου της περιοχής όπου θα χρησιμοποιηθεί ο στύλος
2. Το φορτίο της κεραίας και το ύψος του στύλου
3. Το συνολικό ύψος του ίδιου του στύλου

Προδιαγραφές προϊόντος

110kv 138kv Στύλος από γαλβανισμένο χάλυβα για αγορά Φιλιππίνων NEA,Meralco



Υλικό

1.) ΒΑΣΕΙΣ

ASTM A633 Βαθμός Ε

Πρότυπο για κανονικοποιημένες δομικές πλάκες από χάλυβα υψηλής αντοχής και χαμηλού κράματος

YS 415 ελάχιστο

TS (550 - 690)

EL 18% ελάχιστο

2.) ΜΠΟΥΛΕΣ ΑΓΚΥΡΑΣ

ASTM A615 Βαθμός 75

Πρότυπο για παραμορφωμένες και απλές ράβδους από άνθρακα-χάλυβα για οπλισμό σκυροδέματος

YS 520 ελάχιστο

TS 690 ελάχιστο

EL 6% ελάχιστο

3.) ΠΑΞΙΔΙΑ ΑΓΚΥΡΑΣ

ASTM A563 Βαθμός Γ
Πρότυπο για καρύδια από άνθρακα και κράμα χάλυβα
Φορτίο απόδειξης = 993 N/mm2 ελάχιστο
Σκληρότητα: Brinell (143 - 352) / Rockwell (B78 - C38)

4.) ΠΑΧΥΛΟΙ ΑΛΕΣΩΣΗΣ

ASTM A276 Τύπος 304

Πρότυπο για συνδετήρες από ωστενιτικό ανοξείδωτο χάλυβα

YS 207 ελάχιστο

TS 518 ελάχιστο

EL 20% ελάχιστο

5.) ΥΛΙΚΟ ΣΥΓΚΟΛΛΗΣΗΣ

AWS D1.1 E70XX

YS 400 ελάχιστο
TS 480 ελάχιστο



Οι προδιαγραφές αναφέρονται στα ακόλουθα πρότυπα

ASCE/SEI 48:	Σχεδιασμός μεταλλικών κατασκευών πόλων μετάδοσης
BS EN ISO 1461:	Γαλβανισμένες εν θερμώ επιστρώσεις σε προϊόντα από σίδηρο και χάλυβα.Προδιαγραφές και μέθοδοι δοκιμής.
ASTM A123:	Τυπική προδιαγραφή για επίστρωση ψευδαργύρου (εν θερμώ γαλβανισμένο) σε προϊόντα σιδήρου και χάλυβα
ASTM A 153/A153M:	Τυπικές προδιαγραφές για επιστρώσεις ψευδαργύρου (εν θερμώ γαλβανισμένο) σε σίδηρο και χάλυβα



Συσκευασία & Αποστολή

---



Καλύπτουμε το πάνω και το κάτω μέρος του στύλου με ψάθα ή άχυρο για να το προστατεύσουμε από ζημιές στη γαλβανισμένη επιφάνεια που μπορεί να προκληθούν κατά τη μεταφορά.Η συσκευασία μπορεί επίσης να γίνει σύμφωνα με τις απαιτήσεις των πελατών.



Δοκιμές

Δοκιμές τύπου (essais de qualification)

• Οι δοκιμές απόδοσης των στύλων βαρύνουν τον προμηθευτή.
• Το EDCL απαιτεί ότι οι ακόλουθες δοκιμές απόδοσης πρέπει να διεξάγονται παρουσία εκπροσώπου του EDCL πριν από την πρώτη παράδοση.

Εξετάσεις των πόλων (οπτική και διαστατική παρακολούθηση)

• Διαστατικά Χαρακτηριστικά: το ύψος, οι διαστάσεις στο πάνω άκρο και η βάση, ευθύτητα του στύλου.
• Ολοκληρωμένη επιθεώρηση πτυχών:
• καλά τελειωμένη συγκόλληση: απουσία πλήρωσης φυσαλίδων και μοσχευμάτων (“colmatage et bouture”) σύρματος συγκόλλησης.
• Καλά φινιρισμένο Γαλβανισμός: απουσία επιπλέον πάχους, βελόνες, υπολείμματα ροής, ένωση και μαύρες κηλίδες.
• Επισημάνσεις και ενδείξεις.
• Παρουσία μηχανικής προστασίας στην κορυφή και στη βάση του στύλου.
• Παρουσία ακροδεκτών γείωσης



Ποιοτικός έλεγχος επίστρωσης:

Σύμφωνα με τα πρότυπα ISO 1461 ή ισοδύναμο: Έλεγχος πάχους επίστρωσης γαλβανισμού και ποιοτικός έλεγχος ψευδαργύρου (λουτρό γαλβανισμού).



Δοκιμές σε στύλους (Μηχανικές δοκιμές)

Μη καταστροφική δοκιμή κάμψης (έλεγχος του ορίου ελαστικότητας), Είναι ο έλεγχος της αντοχής του στύλου που υποβάλλεται σε καταπόνηση F που εφαρμόζεται στην κορυφή του ενσωματωμένου πόλου.F = (ονομαστική τάση εφελκυσμού x συντελεστής ασφάλειας) + πλασματικό



Πίεση του ανέμου.

Μέθοδος δοκιμής:

Η μέθοδος συνίσταται στην αργή και τακτική αύξηση του φορτίου που εφαρμόζεται στον πόλο από 0 σε F, και εν τω μεταξύ σημειώνεται η διακύμανση της πτώσης (κάμψη του πόλου) που αντιστοιχεί στα ακόλουθα φορτία: 25% F, 50% F, 75% F, 80 % F, 90% F και 100% F.

Αφού διαρκέσει 1 λεπτό κάτω από το φορτίο F, ο πόλος εκφορτώνεται αργά και τακτικά μέχρι μη φορτίου (μηδενικό φορτίο).Η υπολειπόμενη πτώση θα σημειωθεί.Η δοκιμή είναι ικανοποιητική εάν η υπολειπόμενη πτώση δεν υπερβαίνει το 2% της πτώσης που αντιστοιχεί στο 100% φορτίο F και δεν εμφανίζεται ούτε διαταραχή ούτε παραμόρφωση στον πόλο.



Δοκιμή σπασίματος

Εφαρμόζονται φορτία στον πόλο που έχει ήδη υποβληθεί στη δοκιμή παραμόρφωσης υπό τις ίδιες συνθήκες με αυτές που καθορίζονται, ωστόσο η εξέλιξη των φορτίων πραγματοποιείται συνεχώς και ασταμάτητα μέχρι να συμβεί το σπάσιμο του πόλου.

Θα σημειωθεί η τιμή του φορτίου που οδηγεί σε θραύση πόλου.Η τάση θραύσης πρέπει να είναι ίση ή μεγαλύτερη από F.



Ποιοτικός έλεγχος χάλυβα

Πρέπει να παρέχεται στην EDCL έκθεση σχετικά με την ποιότητα του χάλυβα που προορίζεται για την κατασκευή των παραγγελθέντων στύλων και σύμφωνα με τον ποιοτικό έλεγχο του χάλυβα του προτύπου EN 10025 ή ισοδύναμο.



Δοκιμές αποδοχής

Οι δοκιμές αποδοχής θα γίνονται στο εργοστάσιο και θα βαρύνουν τον προμηθευτή.Οι δοκιμές θα επικυρώνονται με δηλώσεις υπογεγραμμένες από τα παρόντα μέρη.Το EDCL διατηρεί το δικαίωμα να εκπροσωπείται σε αυτές τις δοκιμές.

Η δειγματοληψία θα γίνει σύμφωνα με τις προδιαγραφές του διεθνούς προτύπου και στην ακόλουθη βάση:

• Επίπεδο ελέγχου: S2
• Κανονικός απλός έλεγχος: υποτίθεται ότι η μετάβαση σε μειωμένο ή ενισχυμένο έλεγχο θα γίνει σύμφωνα με τις διατάξεις του προαναφερθέντος προτύπου.
• Αποδεκτό επίπεδο ποιότητας (ALQ): 2.5.Η μετάβαση από τον κανονικό έλεγχο στον μειωμένο ή ενισχυμένο έλεγχο θα γίνει σύμφωνα με το διεθνές πρότυπο.



Οι δοκιμές αποδοχής περιλαμβάνουν τις ακόλουθες δοκιμές:

ΕΝΑ.οπτική και διαστατική παρακολούθηση των πόλων.ολοκληρωμένη οπτική επιθεώρηση

• Καλά τελειωμένη συγκόλληση: απουσία φυσαλίδων, πλήρωση και κοψίματα σύρματος συγκόλλησης.
• Καλά φινιρισμένος γαλβανισμός: απουσία επιπλέον πάχους, βελόνες, ροή υπολειμμάτων, ένωση και μαύρες κηλίδες.

Β. Επιθεώρηση διαστάσεων

• Διαστατικά Χαρακτηριστικά: Ύψος, διαστάσεις στο πάνω άκρο και στη βάση.
• Παρουσία μηχανικής προστασίας στην κορυφή και στη βάση του στύλου.
• Έλεγχος πάχους επίστρωσης γαλβανισμού.Σύμφωνα με το διεθνές πρότυπο.



Διαδικασία Παραγωγής

---

Επαλήθευση υλικών → Κοπή → Χύτευση ή κάμψη → Κατακόρυφη συγκόλληση → Επαλήθευση διαστάσεων → Συγκόλληση με φλάντζα → Διάτρηση οπών → Βαθμονόμηση→ Διαδικασία αφαίρεσης γρεζιών → Γαλβανισμός, επικάλυψη σε σκόνη ή βαφή → Επαναβαθμονόμηση → Σπείρωμα → Συσκευασία



FAQ

---

Q1.Πώς μπορώ να πάρω την τιμή του απαραίτητου πόλου;

Α: 1. Παρέχετε ακριβείς διαστάσεις όπως το ύψος, τον τύπο υλικού και το πάχος του άξονα του πόλου, τις επάνω και κάτω διαμέτρους.Στη συνέχεια, μπορούμε να σας δώσουμε μια ακριβή προσφορά με βάση τις προδιαγραφές σας. 2. Μπορείτε να μας στείλετε ένα σχέδιο λεπτομέρειας και συναρμολόγησης.μπορούμε στη συνέχεια να σας παρέχουμε μια ακριβή προσφορά με βάση το σχέδιο.

Ε2.Είμαι μικρός χονδρέμπορος.δέχεσαι μια μικρή παραγγελία;

Α: Δεν είναι πρόβλημα εάν είστε μικρός χονδρέμπορος.δεχόμαστε παραγγελίες διαφόρων ποσοτήτων.

Ε3.Είμαι σχεδιαστής.Μπορείτε να με βοηθήσετε να παράγω το δείγμα που σχεδιάσαμε;

Α: Η αποστολή μας είναι να βοηθήσουμε τους πελάτες μας να είναι επιτυχημένοι.Είμαστε περισσότερο από ευτυχείς να σας βοηθήσουμε να λύσετε τυχόν προβλήματα που μπορεί να έχετε.

Ε4: Θέλουμε να είμαστε ο αντιπρόσωπός σας για την περιοχή μας.Πώς μπορώ να κάνω αίτηση για αυτό;

Α: Στείλτε την πρότασή σας και το προφίλ της εταιρείας σας.

Q5.Πες μου για την εταιρεία σου;

Από το 2000 είμαστε κατασκευαστής και εξαγωγέας όλων των ειδών χαλύβδινων στύλων, συμπεριλαμβανομένων στύλων ηλεκτρικής ενέργειας, στύλους φωτισμού οδών, στύλων τηλεπικοινωνιών και άλλων προϊόντων με βάση το χάλυβα. Τα προϊόντα μας έχουν εξαχθεί σε πολλές περιοχές σε όλο τον κόσμο.

Ε6.Έχετε κάποιες ειδικές πολιτικές για επώνυμες εταιρείες;

Α: Ναι, έχουμε κάποια ειδική υποστήριξη για την εταιρεία που έχει τη δική της επωνυμία αλλά είναι επίσης στη λίστα VIP πελατών μας.Στείλτε μας ένα αντίγραφο των δεδομένων πωλήσεών σας, ώστε να μπορέσουμε να αναλύσουμε την καλύτερη πορεία δράσης για να σας υποστηρίξουμε για τα προϊόντα σας στην αγορά σας.

Ε7.Παρέχετε υπηρεσία Door to Door;Επειδή δεν ξέρω πώς να αντιμετωπίσω τον εκτελωνισμό.

Α: Παρέχουμε υπηρεσία Door to Door για να σας βοηθήσουμε να μειώσετε τον χρόνο και το κόστος αποστολής.Αυτό συμβαίνει γιατί έχουμε επιπλέον εκπτώσεις με τις ναυτιλιακές εταιρείες καθώς έχουμε κάνει πολλές αποστολές στο παρελθόν.Αυτό με τη σειρά του θα σας εξοικονομήσει πολύ χρόνο και χρήμα.



Καλώς ήρθατε στο εργοστάσιό μας!
