Οκτάγωνη γαλβανισμένη μετάδοση Πολωνός 70FT 75FT 90FT χάλυβα Πολωνού δύναμης

Οκτάγωνη γαλβανισμένη μετάδοση Πολωνός 70FT 75FT 90FT χάλυβα Πολωνού δύναμης



Περιγραφή προϊόντων

---

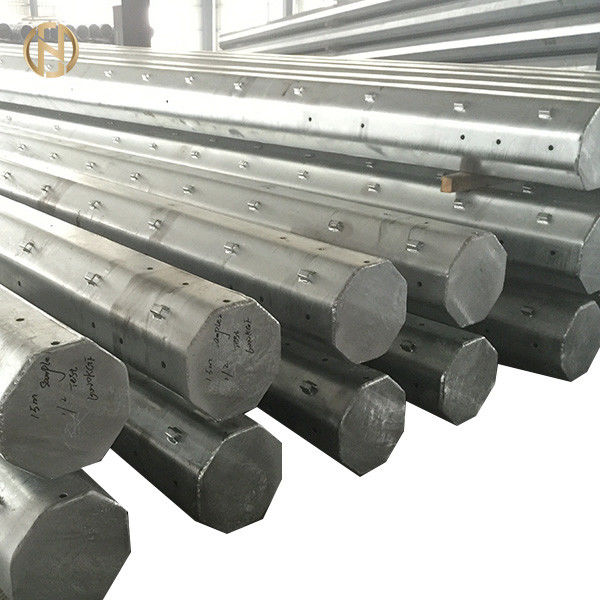

Τα προϊόντα είναι ανωτέρω οκτάγωνη γαλβανισμένη δύναμη Πολωνός χάλυβα γραμμών 70FT 75FT 90FT Transimission

• Τα προϊόντα σχεδιάζονται και κατασκευάζονται σύμφωνα με τα δομικά πρότυπα
• Μόνο η επιχείρησή μας μπορεί να συμμορφωθεί σε αυτά τα σφαιρικά πρότυπα κατασκευής που μας δίνει μια άκρη πέρα από τους ανταγωνιστές μας
• Τα προϊόντα είναι καυτή εμβύθιση που γαλβανίζεται σύμφωνα με τα πρότυπα του ISO 1461/ASTM A123
• Υλικό άξονων Πολωνού: ASTM GR65, GR50,

Για να σχεδιάσει σύμφωνα με ΠΑΡΑΚΑΛΩ το λογισμικό, θα απαιτήσουμε τις ακόλουθες παραμέτρους σχεδίου:

---

1. Η λειτουργική ταχύτητα ανέμου της περιοχής όπου ο πόλος θα χρησιμοποιηθεί
2. Το φορτίο κεραιών και το ύψος του πόλου
3. Το συνολικό ύψος ο ίδιος του πόλου

Προδιαγραφές προϊόντων

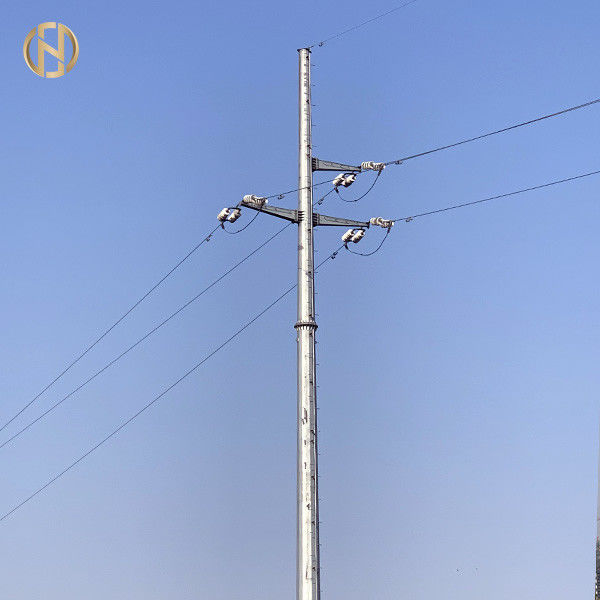

Πόλος χάλυβα 70FT 75FT 90FT γαλβανισμένος για την αγορά NEA, Meralco, 69kv των Φιλιππινών

Οι αναφορές προδιαγραφών τα ακόλουθα πρότυπα



ASCE/SEI 48:	Σχέδιο των δομών πόλων μετάδοσης χάλυβα
BS Ο EN ISO 1461:	Τα γαλβανισμένα επιστρώματα καυτής εμβύθισης κατασκευάζουν επάνω τα άρθρα σιδήρου και χάλυβα δ. Μέθοδοι προδιαγραφών και δοκιμής.
ASTM A123:	Τυποποιημένη προδιαγραφή για το επίστρωμα ψευδάργυρου (καυτός που γαλβανίζεται) στα προϊόντα σιδήρου και χάλυβα
ASTM Α 153/A153M:	Τυποποιημένη προδιαγραφή για τα επιστρώματα ψευδάργυρου (καυτός που γαλβανίζεται) στο υλικό σιδήρου και χάλυβα



Το σχέδιο



Τύπος	Οκτάγωνη γαλβανισμένη δύναμη Πολωνός χάλυβα γραμμών 70FT 75FT 90FT Transimission
Κατάλληλες χρήσεις	Διανομή δύναμης
Μορφή (διατομή)	Σωληνοειδής, οκτάγωνος, 12side
Βαθμός δύναμης	66kv, 69kv
Αριθ. του τμήματος	Ένα/δύο/τρία τμήμα
Μήκος (μ)	70FT 75FT 90FT
Ίδρυμα	Άμεσος ενταφιασμός 1/6 του μήκους
Λειτουργώντας φορτίο	1250kgf
Σπάζοντας φορτίο	1500kgf
Παράγοντας ασφάλειας	1.25 παράγοντας ασφάλειας
Υλικό	ASTM 572 GR50 ή ίσος, ASTM 572 GR65 ή ίσος.
Ελάχιστη δύναμη παραγωγής	450mpa
Ελάχιστος τελευταίος εκτατός	550mpa
Ανώτατη τελευταία εκτατή δύναμη
EL %	>=16%
Τοπ διάμετρος (χιλ.)	300
Κατώτατη διάμετρος (χιλ.)	850
Ελάχιστο πάχος (χιλ.)	>=6mm,
Ανοχή των διαστάσεων	+ - 1%
Χάραξη	Πιάτο ονόματος μέσω του καρφιού ή κόλλα, χάραξη, embossment σύμφωνα με τις απαιτήσεις των πελατών
Επεξεργασία επιφάνειας	Galvanization καυτής εμβύθισης σύμφωνα με τα πρότυπα ASTM A123
Ένωση Πολωνών	Τρόπος ενθέτων, εσωτερικός τρόπος φλαντζών, πρόσωπο με πρόσωπο κοινός τρόπος.
Όροι φόρτωσης
Μέγιστη απόκλιση γραμμών	0-2 βαθμός
Ταχύτητα ανέμου σχεδίου (ακραίος αέρας)	72M/S, 270KMH
Κυκλικός παράγοντας μορφής
Μέγιστη εκτροπή (ακραίος αέρας)	10% του γενικού μήκους πόλων
Συγκόλληση	Η εσωτερική και εξωτερική διπλή διαδικασία συγκόλλησης παράγει μια άνευ ραφής επιφάνεια Πρότυπα συγκόλλησης: AWS (αμερικανική κοινωνία συγκόλλησης) Δ 1,1



Συσκευασία & ναυτιλία

---



Καλύπτουμε τα τοπ και κατώτατα μέρη του πόλου με ένα δέμα χαλιών ή αχύρου προκειμένου να τον προστατεύσουμε από τη ζημία στη γαλβανισμένη επιφάνεια που μπορεί να εμφανιστεί κατά τη διάρκεια της μεταφοράς. Η συσκευασία μπορεί επίσης να γίνει σύμφωνα με τις απαιτήσεις των πελατών.



Δοκιμή φόρτωσης

• Οι δοκιμές απόδοσης των πόλων θα αντεχτούν από τον προμηθευτή.
• EDCL απαιτεί ότι οι ακόλουθες δοκιμές απόδοσης πρέπει να διευθυνθούν στην παρουσία ενός αντιπροσώπου EDCL πριν από την πρώτη παράδοση.

Εξετάσεις των πόλων (οπτικός και διαστατικός έλεγχος)

• Διαστατικά χαρακτηριστικά: το ύψος, διαστάσεις στο τοπ τέλος και τη βάση, ευθύτητα του πόλου.
• Τελειωμένη επιθεώρηση πτυχής:
• καλά - τελειωμένη ένωση: απουσία πλήρωσης και μοσχευμάτων φουσκαλών («colmatage et bouture») της συγκόλλησης του καλωδίου.
• καλά - τελειωμένο Galvanization: η απουσία πρόσθετου πάχους, βελόνες, ροή παραμένει, ένωση και μαύρα σημεία.
• Σημάδια και ενδείξεις.
• Παρουσία μηχανικής προστασίας στην κορυφή και στη βάση του πόλου.
• Παρουσία επιχωμάτωσης των τερματικών

Ποιοτικός έλεγχος επιστρώματος:

Σύμφωνα με τα πρότυπα ή το αντίτιμο του ISO 1461: Έλεγχος πάχους galvanization του επιστρώματος και ποιοτικός έλεγχος του ψευδάργυρου (λουτρό galvanization).



Δοκιμές στους πόλους (μηχανικές δοκιμές)

Η μη καταστρεπτική κάμπτοντας δοκιμή (έλεγχος του ελαστικού ορίου), αυτό είναι ο έλεγχος αντιστέκεται του πόλου που υποβάλλεται σε μια πίεση Φ που εφαρμόζεται στην κορυφή του ενσωματωμένου πόλου Φ = (ονομαστική εκτατή ένταση Χ παράγοντας ασφάλειας) + φανταστικός



Πίεση του αέρα.

Μέθοδος δοκιμής:

Η μέθοδος αποτελείται από να αυξηθεί αργά και τακτικά το φορτίο που εφαρμόζεται στον πόλο από 0 στο Φ, και σημειώνοντας εν τω μεταξύ την παραλλαγή κρεμήστε (κάμψη του πόλου) αντίστοιχος στα ακόλουθα φορτία: 25% Φ, 50% Φ, 75% Φ, 80% Φ, 90% Φ ΚΑΙ 100% Φ.

Μετά από να διαρκέσει 1 ΜΝ κάτω από το φορτίο Φ, ο πόλος απαλλάσσεται αργά και τακτικά μέχρι no-load (μηδέν φορτίο). Το υπόλοιπο κρεμά θα σημειωθεί κάτω. Η δοκιμή είναι ικανοποιητική εάν το υπόλοιπο κρεμά δεν υπερβαίνει 2% κρεμά αντίστοιχος στο φορτίο 100% Φ, και ούτε η αναταραχή ούτε η παραμόρφωση δεν εμφανίζεται στον πόλο.



Σπάζοντας δοκιμή

Τα φορτία εφαρμόζονται στον πόλο που υποβλήθηκε ήδη στη δοκιμή εκτροπής υπό τους ίδιους όρους με εκείνους που διευκρινίζονται, εντούτοις η πρόοδος των φορτίων πραγματοποιείται συνεχώς και απευθείας έως ότου εμφανίζεται το σπάσιμο πόλων.

Η αξία του φορτίου που οδηγεί στο σπάσιμο πόλων θα σημειωθεί κάτω. Η σπάζοντας πίεση πρέπει να είναι ίση με ή υψηλότερη από το Φ



Ποιοτικός έλεγχος του χάλυβα

Μια έκθεση σχετικά με την ποιότητα του χάλυβα προοριζόμενη για την κατασκευή των διαταγμένων πόλων, και σύμφωνα με τον ποιοτικό έλεγχο χάλυβα του EN 10025 τυποποιημένου ή ισοδύναμου πρέπει να παρασχεθεί σε EDCL.



Δοκιμές αποδοχής

Οι δοκιμές αποδοχής θα γίνουν στο εργοστάσιο και θα αντεχτούν από τον προμηθευτή. Οι δοκιμές θα εγκριθούν από τις δηλώσεις που υπογράφονται από τα παρόντα μέρη. EDCL διατηρεί το δικαίωμα να αντιπροσωπευθεί σε αυτές τις δοκιμές.

Η δειγματοληψία θα γίνει σύμφωνα με τους όρους του διεθνούς προτύπου και στην ακόλουθη βάση:

• Επίπεδο ελέγχου: S2
• Κανονικός απλός έλεγχος: είναι υποτιθέμενο ότι η κίνηση προς το μειωμένο ή ενισχυμένο έλεγχο θα γίνει σύμφωνα με τους όρους των προαναφερθε'ντων προτύπων.
• Αποδεκτό επίπεδο ποιότητας (ALQ): 2.5. Η κίνηση από τον κανονικό έλεγχο προς το μειωμένο ή ενισχυμένο έλεγχο θα γίνει σύμφωνα με το διεθνές πρότυπο

Οι δοκιμές αποδοχής θα περιλάβουν τις ακόλουθες δοκιμές:

Α. οπτικός και διαστατικός έλεγχος των πόλων τελειωμένη οπτική επιθεώρηση πτυχής

• Καλά - τελειωμένη ένωση: απουσία, πλήρωση και μοσχεύματα φουσκαλών της συγκόλλησης του καλωδίου.
• Καλά - τελειωμένο galvanization: η απουσία πρόσθετου πάχους, βελόνες, παραμένει ροή, ένωση και μαύρα σημεία.

Β. διαστατική επιθεώρηση

• Διαστατικά χαρακτηριστικά: Ύψος, διαστάσεις στο τοπ τέλος και τη βάση.
• Παρουσία μηχανικής προστασίας στην κορυφή και στη βάση του πόλου.
• Έλεγχος πάχους galvanization του επιστρώματος. Σύμφωνα με το διεθνές πρότυπο.

Διαδικασία παραγωγής

---

Επαλήθευση των υλικών → που κόβει → που φορμάρει ή που κάμπτει → την κάθετη επαλήθευση συγκόλλησης → της τρύπας συγκόλλησης → φλαντζών διαστάσεων → που τρυπά Deburring → Calibration→ διαδικασίας το γαλβανισμό →, το επίστρωμα σκονών ή την επαναδιακρίβωση → → ζωγραφικής που περνούν κλωστή με τρυπάνι στη συσκευασία →



FAQ

---

Q1. Πώς μπορώ να πάρω μια τιμή του αναγκαίου πόλου;

Α: 1. Παρακαλώ παρέχετε τις ακριβείς διαστάσεις όπως το ύψος, οι υλικές διάμετροι τύπων και πάχους άξονων πόλων, κορυφών και κατώτατων σημείων. Μπορούμε έπειτα να σας δώσουμε μια ακριβή αναφορά βασισμένη στις προδιαγραφές σας. 2. Μπορείτε να μας στείλετε ένα σχέδιο λεπτομέρειας και συνελεύσεων μπορούμε έπειτα να παρέχουμε σε σας μια ακριβή αναφορά βασισμένη στο σχέδιο.

Q2. Είμαι μικρός χονδρέμπορος δέχεστε μια μικρή διαταγή;

Α: Δεν είναι ένα πρόβλημα εάν είστε μικρός χονδρέμπορος δεχόμαστε τις διαταγές των διάφορων ποσοτήτων.

Q3. Είμαι σχεδιαστής Μπορείτε να με βοηθήσετε για να παραγάγετε το δείγμα που σχεδιάσαμε;

Α: Η αποστολή μας είναι να βοηθήσουμε τους πελάτες μας να είναι επιτυχείς. Είμαστε περισσότερο από ευτυχείς να σας βοηθήσουμε να λύσετε οποιαδήποτε προβλήματα που μπορείτε να έχετε.

Q4: Θέλουμε είμαστε ο πράκτοράς σας για την περιοχή μας. Πώς υποβάλλω αίτηση για αυτό;

Α: Παρακαλώ στείλετε την πρότασή σας και το σχεδιάγραμμα επιχείρησής σας.

Q5. Με πέστε για την επιχείρησή σας;

Είμαστε κατασκευαστής και εξαγωγέας όλων των ειδών πόλων χάλυβα συμπεριλαμβανομένων των πόλων δύναμης, πόλων φωτισμού οδών, πόλων τηλεπικοινωνιών και άλλων βασισμένων στο χάλυβα προϊόντων από το 2000. Τα προϊόντα μας έχουν εξαχθεί σε πολλές περιοχές σε όλο τον κόσμο.

Q6. Έχετε μερικές ειδικές πολιτικές για τις μαρκαρισμένες επιχειρήσεις;

Α: Ναι, έχουμε κάποια ειδική υποστήριξη για την επιχείρηση που έχει το εμπορικό σήμα αλλά είμαστε επίσης στον κατάλογο VIP πελατών μας. Παρακαλώ μας στείλετε ένα αντίγραφο των στοιχείων πωλήσεών σας έτσι μπορούμε να αναλύσουμε το καλύτερο σχέδιο δράσης στην υποστήριξη σας για τα προϊόντα σας στην αγορά σας.

Q7. Παρέχετε την από σπίτι σε σπίτι υπηρεσία; Επειδή δεν ξέρω πώς να εξετάσω τον εκτελωνισμό.

Α: Παρέχουμε την από σπίτι σε σπίτι υπηρεσία για να σας βοηθήσουμε να μειώσετε το χρόνο και τις δαπάνες ναυτιλίας. Αυτό είναι επειδή έχουμε τις πρόσθετες εκπτώσεις με τις ναυτιλιακές εταιρίες δεδομένου ότι έχουμε κάνει πολλές αποστολές στο παρελθόν. Αυτό με τη σειρά σας σώζει τα μέρη του χρόνου και των χρημάτων.



Καλωσορίστε στο εργοστάσιό μας!
