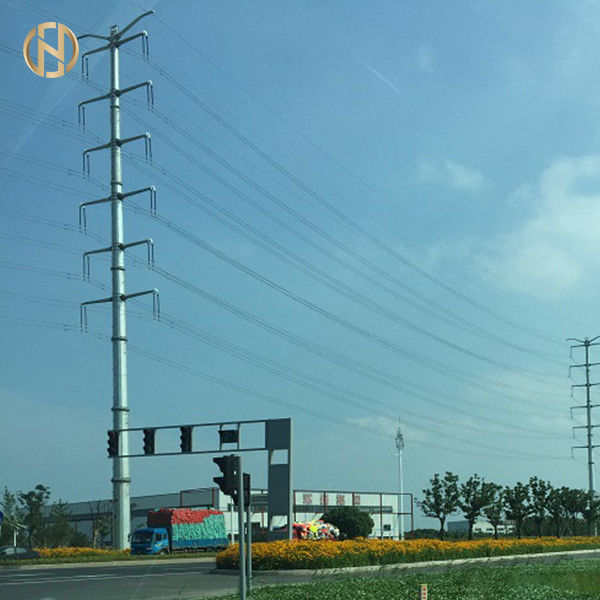

220KV σωληνοειδής μετάδοση Πολωνός 230KV EN Stardand χάλυβα Πολωνού χάλυβα

220KV σωληνοειδής χάλυβας Πολωνός για τις γραμμές μετάδοσης, ηλεκτρικός πόλος 230kv, το EN stardand

Περιγραφή προϊόντων

Τα προϊόντα είναι ανωτέρω σωληνοειδής χάλυβας Πολωνός για τις γραμμές μετάδοσης, ηλεκτρικός πόλος 230kv, το EN 220KV stardand.
Για να σχεδιάσει σύμφωνα με ΠΑΡΑΚΑΛΩ το λογισμικό, θα απαιτήσουμε τις ακόλουθες παραμέτρους σχεδίου:

1. Η λειτουργική ταχύτητα ανέμου της περιοχής όπου ο πόλος θα χρησιμοποιηθεί
2. Το φορτίο κεραιών και το ύψος του πόλου
3. Το συνολικό ύψος ο ίδιος του πόλου

Προδιαγραφές προϊόντων

3.2. Ανοχές

• Σημάνετε τις εξωτερικές διαμέτρους, που μετριούνται σε κοινό επίπεδο ολίσθησης: ± 1% με το ελάχιστο ±2 χιλ.
• Ovalization: το διαστατικό ποσοστό που σημειώνεται για δύο μετρήσεις που λαμβάνονται μεταξύ δύο κάθετων διαμέτρων σε κοινό επίπεδο ολίσθησης: λιγότερο από 3% [(dmaxi-Dmini) /Dmaxi < 3="">
• Μήκος των στοιχείων πόλων: - 25 χιλ./+75 χιλ.
• Ευθύτητα μελών: λιγότερο από 0.2% του μήκους μελών 1 μέτρου (2 χιλ. ανά μετρητή)
• Στρίψιμο: λιγότερο από 1,5 βαθμοί ανά 3 μέτρα μήκους μελών
• Θέση των τρυπών: ± 1% στα μήκη που υποδεικνύονται στα σχέδια έγκρισής μας

3.3 Galvanization

Αφότου έχει ολοκληρωθεί εξ ολοκλήρου η επεξεργασία, ο χάλυβας Πολωνοί θα είναι καυτή εμβύθιση που γαλβανίζεται. Η διπλή βύθιση δεν θα επιτραπεί.

Όλα τα υλικά, εκτός από τα μπουλόνια, βίδες, καρύδια, θα γαλβανιστούν σύμφωνα με NF ο EN ISO 1461.

Όλα τα κοίλα μέλη θα γαλβανιστούν και μέσα και έξω από τις επιφάνειες. Τα καρύδια θα είναι μετά από να γαλβανίσουν και έπειτα θα προστατευθούν κατάλληλα από τη σκουριά από το λίπος.

4. Περιγραφή:

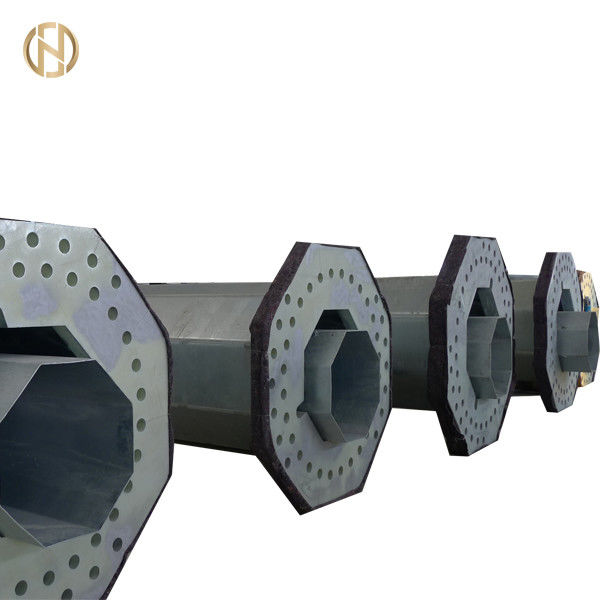

Γαλβανισμένος ΧΑΛΥΒΑΣ ΠΟΛΩΝΟΙ, που εκλεπτύνονται ομοιόμορφα, 12 πλαισιωμένη κανονική polygonal διατομή. Το μέγιστο μήκος ενός τμήματος θα είναι 12 μέτρα.

Κάθε πρόσωπο θα είναι επίπεδο, χωρίς τονωτικά εκτός από στα σημεία φορτίων.

Ο χάλυβας Πολωνοί σχεδιάζεται για τη σύμπτυξη των ολίσθηση-εγκατεστημένων συνδέσεων.

Πολωνοί σχεδιάζονται με έναν ελάχιστο αριθμό ενώσεων (μια ή δύο ένωση ανά πόλο). Η ένωση Πολωνού θα είναι σύμπτυξης του τύπου, η συγκόλληση ή το αμπάρωμα δεν θα χρησιμοποιηθεί.

Το κοινό μήκος ολίσθησης δεν θα είναι λιγότερο από 1,5 φορές η σημαντικότερη εσωτερική διάμετρος του ανώτερου στοιχείου.

Ένας μετακινούμενος μεταλλικός πόλος ΚΑΠ θα εγκατασταθεί πάνω από τους πόλους.

Τα crossarms που συνδέονται στο ίδιο επίπεδο στις αντίθετες πλευρές του πόλου θα είναι συμμετρικά για την κεντρική γραμμή του πόλου και θα είναι τέτοια που κάθε crossarm μπορεί να εγκατασταθεί ανεξάρτητα.

Τα crossarms θα συνδεθούν με τον πόλο με το μέσο όρο μέσω των vangs, των μπουλονιών και των καρυδιών. Οι διαγώνιος-βραχίονες θα είναι ευθείς και θα έχουν μια ομοιόμορφα εκλεπτυμένη (οκτώ) πλαισιωμένη κανονική polygonal διατομή 6

Όλοι οι πόλοι θα παρασχεθούν ένα σημείο επιχωμάτωσης σε μια θέση σε περίπου 50 εκατ. επάνω από το επίγειο επίπεδο.


Συσκευασία & ναυτιλία


Καλύπτουμε τα τοπ και κατώτατα μέρη του πόλου με ένα δέμα χαλιών ή αχύρου προκειμένου να τον προστατεύσουμε από τη ζημία στη γαλβανισμένη επιφάνεια που μπορεί να εμφανιστεί κατά τη διάρκεια της μεταφοράς. Η συσκευασία μπορεί επίσης να γίνει σύμφωνα με τις απαιτήσεις των πελατών.

Διαδικασία της παραγωγής

Επαλήθευση των υλικών → που κόβει → που φορμάρει ή που κάμπτει → την κάθετη επαλήθευση συγκόλλησης → της τρύπας συγκόλλησης → φλαντζών διαστάσεων → που τρυπά Deburring → Calibration→ διαδικασίας το γαλβανισμό →, το επίστρωμα σκονών ή την επαναδιακρίβωση → → ζωγραφικής που περνούν κλωστή με τρυπάνι στη συσκευασία →
