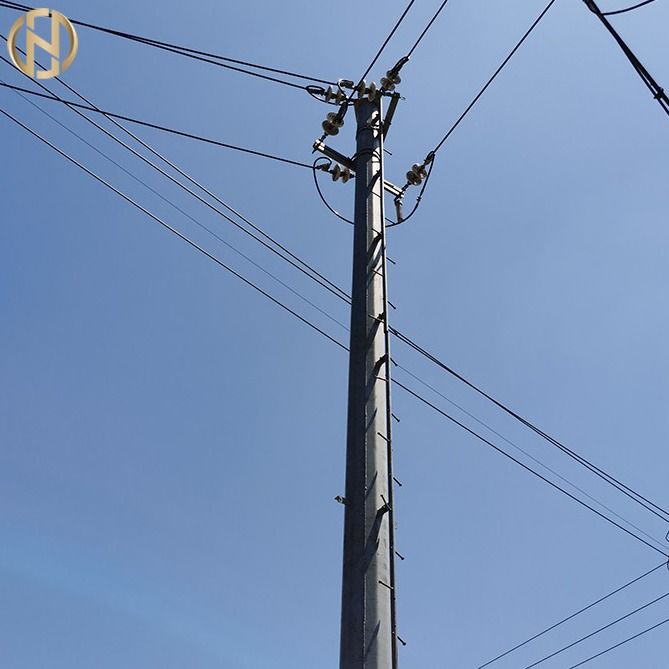

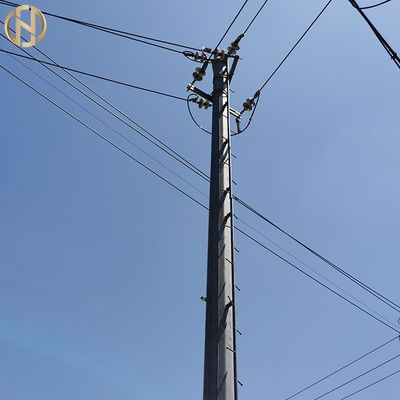

Σωληνοειδής χάλυβας Πολωνός 161KV Q420 355Mpa για τη γραμμή μετάδοσης δύναμης

                                161kv monopoles γαλβανισμένος δύναμης μετάδοσης σωληνοειδής πύργος Πολωνός χάλυβα γραμμών ηλεκτρικός

Περιγραφή προϊόντων

Τα προϊόντα είναι ανωτέρω 1161kv monopoles γαλβανισμένος δύναμης μετάδοσης σωληνοειδής πύργος Πολωνός χάλυβα γραμμών ηλεκτρικός για   ΠΡΌΓΡΑΜΜΑ ΓΚΆΝΑ ΕΚΚΈΝΩΣΗΣ ΔΎΝΑΜΗΣ KPONE

• ΕΙΔΙΚΕΣ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗ ΜΟΝΟΠΩΛΙΑΚΗ ΓΡΑΜΜΗ ΜΕΤΑΔΟΣΗΣ



  • Εισαγωγή



  Το παρόν έγγραφο παρουσιάζει πιθανό προσχεδιασμό γραμμών για το πρόγραμμα, αλλά οποιοδήποτε τελικό σχέδιο της γραμμής για το πρόγραμμα θα συνεχίσει από τον ειδικευμένο σχεδιαστή γραμμών και πλήρως και τυπικά θα εγκριθεί από GRIDCo. Αυτές οι προδιαγραφές είναι συμπληρωματικές στις προδιαγραφές γραμμών μετάδοσης υπό τον όρο ότι και πρέπει να διαβαστούν από κοινού με τους.



  • Πεδίο



  Το πρόγραμμα περιλαμβάνει την κατασκευή δύο διπλών γραμμών μετάδοσης κυκλωμάτων (περίπου 7km και 5km αντίστοιχα στους αυτοφερόμενους διπλούς πύργους γραμμών μετάδοσης κυκλωμάτων (συνεχές ρεύμα) μονοπωλιακούς που χρησιμοποιούν τους αγωγούς 1 ΚΡΑΤΑΊΓΟΥ Χ 604mm2 AAC με τους μονοπωλιακούς πύργους που εγκαθίστανται με το οπτικό επίγειο καλώδιο ινών δύο (OPGW) shieldwires.



  Οι πλειοδότες ενθαρρύνονται για να υποβάλουν τις εναλλάσσομαι προδιαγραφές/τα σχέδια για το αυτοφερόμενο διπλό κύκλωμα monopoles και θα τα διατιμήσουν αναλόγως για την αξιολόγηση όπως εναλλαγές.



  C) Προδιαγραφή του χάλυβα monopoles: 1. Όροι σχεδίου:



  Τα δέντρα φόρτωσης που παρουσιάζουν, για κάθε περίπτωση φορτίων, κάθετα, εγκάρσια και διαμήκη φορτία που εφαρμόζονται σε μονοπωλιακό θα είναι θα είναι όπως περιγράφονται στις τεχνικές προδιαγραφές.

  Ο υλικός μερικός παράγοντας γM ασφάλειας εφαρμόζεται για τον υπολογισμό των διατομών στην πίεση παραγωγής του χάλυβα σύμφωνα με en50341-1.

  Η ανάλυση Πολωνών θα περιλάβει τη δεύτερη ανάλυση διαταγής (ή Π - Λ) και τον έλεγχο του τοπικού κουμπώματος σύμφωνα με την έκθεση N° 72 ASCE. Η σημείωση υπολογισμού θα διανεμηθεί και θα υποβληθεί σε GRIDCo για την έγκριση.

  Πολωνοί υπολογίζονται με έναν περιορισμό της εκτροπής ίσο με 8% του ύψους κάτω τα φορτία (βλ. το EN 50341 § το 7.4.5.1 .3).



  2. Σωληνοειδή υλικά Πολωνού χάλυβα:

  Όλα τα υλικά θα είναι νέα και σύμφωνα με τα σχετικά πρότυπα που αναφέρονται μέσα σε αυτήν την προδιαγραφή.



  ΚΑΤΑΛΟΓΟΣ ΥΛΙΚΩΝ
  ΣΤΟΙΧΕΙΟ	ΠΡΟΤΥΠΑ	ελάχιστος ΠΙΕΣΗ ΠΑΡΑΓΩΓΗΣ Fy (MPA)	ελάχιστη ΕΚΤΑΤΗ ΠΙΕΣΗ Fu (MPA)	ΠΑΡΑΤΗΡΗΣΗ τ = πάχος
  Πιάτο άξονων και βάσεων Πολωνών και όπλα	EN 10,025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	τ = 16 16 < t="40" 40="">
  Μπουλόνια αγκύρων	CL 6-8 ISO 898	480	600



  (*) σύμφωνα με NF Α 35,503, κατηγορία 1 ανάλυση προϊόντων χημικής σύνθεσης της κατηγορίας 1:

  Si	=	0,030	%
  Si + 2,5 Π	=	0,090	%



  Τα μηχανικά χαρακτηριστικά και η χημική σύσταση των χαλύβων φύλλων θα επιβεβαιωθούν από τα πιστοποιητικά δοκιμής μύλων αυτά τα πιστοποιητικά θα συμμορφωθούν σε § 3,1. Β ΤΟΥ EN 10204/ISO 10474.

  3. Κατασκευή:



  Τα τμήματα των πόλων γίνονται από τα φύλλα του χάλυβα, περικοπή στις ακροβατικές αιώρες, κατόπιν κρύο που διαμορφώνεται για να διαμορφώσει τη δώδεκα πλαισιωμένη κανονική polygonal διατομή.

  Το διαμορφωμένο πιάτο θα καμφθεί σε μια ακτίνα αρκετά μεγάλη ώστε να μη παραχθεί το ράγισμα του υλικού.



  3.1. Συγκόλληση

  Ο κατασκευαστής θα είναι αρμόδιος για τον καθορισμό και για την ανάπτυξη των κατάλληλων τεχνικών που χρησιμοποιούνται στις διαδικασίες συγκόλλησης.



  Όλη η συγκόλληση θα εκτελεσθεί από τους οξυγονοκολλητές, τους χειριστές συγκόλλησης και τα tackers που είναι κατάλληλους για τον τύπο συγκόλλησης που εκτελείται. Τα προσόντα θα είναι σύμφωνα με EN1090 ή AWS D1. 1.



  Όλη η συγκόλληση θα εκτελεσθεί σύμφωνα με EN1090 EXC2 και EN1090 EXC3 για τον άξονα για να βασίσει τη φλάντζα, συμπεριλαμβανομένων των προσόντων διαδικασίας.



  Η συγκόλληση θα γίνει από την ασπίδα metal-arc, θα δηλητηριάσει με αέρια τον προστατευμένο πυρήνα ροής, θα δηλητηριάσει με αέρια την ασπίδα metal-arc ή καταδύομαι-τόξων διαδικασίες.



  3.1.1. Διαμήκεις συγκολλήσεις

  Οι διαμήκεις συγκολλήσεις θα έχουν το ελάχιστο διείσδυσης εξήντα (60%) τοις εκατό εκτός από στον κοινό τομέα ολίσθησης του θηλυκού τμήματος όπου η διείσδυση θα είναι 100%.



  3.1.2. Άξονας στις συγκολλήσεις πιάτων βάσεων (εάν σχετικός)

  Ο άξονας για να βάλει φλάντζα στις συγκολλήσεις πιάτων θα είναι συγκολλήσεις διείσδυσης εκατό τοις εκατό (100%) για το πιάτο βάσεων εάν το πάχος του άξονα είναι ίσο ή πάνω από 6mm.

  Εάν το πάχος του άξονα είναι λιγότερο από 6mm, ο άξονας στις συγκολλήσεις πιάτων βάσεων θα είναι συγκολλήσεις λωρίδων.



  3.1.3. Άλλος εξοπλισμός

  Αυτές οι συγκολλήσεις θα είναι συγκολλήσεις λωρίδων για όλα τα πάχη σύμφωνα με τα σχέδια.


  3.2. Ανοχές

  • Σημάνετε τις εξωτερικές διαμέτρους, που μετριούνται σε κοινό επίπεδο ολίσθησης: ± 1% με το ελάχιστο ±2 χιλ.
  • Ovalization: το διαστατικό ποσοστό που σημειώνεται για δύο μετρήσεις που λαμβάνονται μεταξύ δύο κάθετων διαμέτρων σε κοινό επίπεδο ολίσθησης: λιγότερο από 3% [(dmaxi-Dmini) /Dmaxi < 3="">
  • Μήκος των στοιχείων πόλων: - 25 χιλ./+75 χιλ.
  • Ευθύτητα μελών: λιγότερο από 0.2% του μήκους μελών 1 μέτρου (2 χιλ. ανά μετρητή)
  • Στρίψιμο: λιγότερο από 1,5 βαθμοί ανά 3 μέτρα μήκους μελών
  • Θέση των τρυπών: ± 1% στα μήκη που υποδεικνύονται στα σχέδια έγκρισής μας



  3.3 Galvanization



  Αφότου έχει ολοκληρωθεί εξ ολοκλήρου η επεξεργασία, ο χάλυβας Πολωνοί θα είναι καυτή εμβύθιση που γαλβανίζεται. Η διπλή βύθιση δεν θα επιτραπεί.



  Όλα τα υλικά, εκτός από τα μπουλόνια, βίδες, καρύδια, θα γαλβανιστούν σύμφωνα με NF ο EN ISO 1461.



  Όλα τα κοίλα μέλη θα γαλβανιστούν και μέσα και έξω από τις επιφάνειες. Τα καρύδια θα είναι μετά από να γαλβανίσουν και έπειτα θα προστατευθούν κατάλληλα από τη σκουριά από το λίπος.



  4. Περιγραφή:



  Γαλβανισμένος ΧΑΛΥΒΑΣ ΠΟΛΩΝΟΙ, που εκλεπτύνονται ομοιόμορφα, 12 πλαισιωμένη κανονική polygonal διατομή. Το μέγιστο μήκος ενός τμήματος θα είναι 12 μέτρα.



  Κάθε πρόσωπο θα είναι επίπεδο, χωρίς τονωτικά εκτός από στα σημεία φορτίων.



  Ο χάλυβας Πολωνοί σχεδιάζεται για τη σύμπτυξη των ολίσθηση-εγκατεστημένων συνδέσεων.

  Πολωνοί σχεδιάζονται με έναν ελάχιστο αριθμό ενώσεων (μια ή δύο ένωση ανά πόλο). Η ένωση Πολωνού θα είναι σύμπτυξης του τύπου, η συγκόλληση ή το αμπάρωμα δεν θα χρησιμοποιηθεί.



  Το κοινό μήκος ολίσθησης δεν θα είναι λιγότερο από 1,5 φορές η σημαντικότερη εσωτερική διάμετρος του ανώτερου στοιχείου.

  Ένας μετακινούμενος μεταλλικός πόλος ΚΑΠ θα εγκατασταθεί πάνω από τους πόλους.

  Τα crossarms που συνδέονται στο ίδιο επίπεδο στις αντίθετες πλευρές του πόλου θα είναι συμμετρικά για την κεντρική γραμμή του πόλου και θα είναι τέτοια που κάθε crossarm μπορεί να εγκατασταθεί ανεξάρτητα.

  Τα crossarms θα συνδεθούν με τον πόλο με το μέσο όρο μέσω των vangs, των μπουλονιών και των καρυδιών. Οι διαγώνιος-βραχίονες θα είναι ευθείς και θα έχουν μια ομοιόμορφα εκλεπτυμένη (οκτώ) πλαισιωμένη κανονική polygonal διατομή 6

  Όλοι οι πόλοι θα παρασχεθούν ένα σημείο επιχωμάτωσης σε μια θέση σε περίπου 50 εκατ. επάνω από το επίγειο επίπεδο.



  Η πρόσβαση στην κορυφή του πόλου παρέχεται από τα βήματα ή τη σκάλα και την αντι-πέφτοντας συσκευή.

  Μια ετικέττα προσδιορισμού θα καρφωθεί στους πόλους αυτή η ετικέττα παρουσιάζει:

  • Όνομα κατασκευαστών
  • Τύπος και μήκος του πόλου
  • Έτος κατασκευής
  • Αναφορά διαταγής

Τα σχέδια που παρουσιάζουν όλες λεπτομέρειες θα προετοιμαστούν από τον κατασκευαστή και θα υποβληθούν στον πελάτη για την έγκριση.

Το εργοστάσιο που προωθεί και που κατασκευάζει δεν θα αρχίσει πριν από τη γραπτή έγκριση των σχεδίων.

5. Επιθεώρηση και δοκιμή:

5.1. Έλεγχος των διαστάσεων

Όσον αφορά την απαίτηση των διαστάσεων, όλα τα τμήματα και τα μέρη θα ελεγχθούν σύμφωνα με τις ανοχές που αναφέρονται στη σχετική πρόταση αυτής της τεχνικής προδιαγραφής.

5.2. Έλεγχος των συγκολλήσεων

Όλες οι συγκολλήσεις θα ελεγχθούν οπτικά. Στις αμφισβητήσιμες περιοχές, οι penetrant δοκιμές χρωστικών ουσιών θα είναι η πραγματοποιημένη ACC. στην κατηγορία 2 NF το EN 1289 ή τα μαγνητικά μόρια εξετάζει τη ACC. στην κατηγορία 2 NF EN 1291.

5.3. Έλεγχος του πάχους ψευδάργυρου

Η συμμόρφωση στις απαιτήσεις πάχους επιστρώματος θα ελεγχθεί με τη μαγνητική ACC μετρητών πάχους. NF Ο EN ISO 1461.

5.4. Αρχείο επιθεώρησης

Όλα τα έγγραφα σχετικά με την εργασία θα αρχειοθετηθούν και τέσσερα αντίγραφα Υ του αρχείου θα διαβιβαστούν σε GRIDCo πριν από τη ναυτιλία.

Αυτή η τεκμηρίωση θα περιλάβει τουλάχιστον:

• Πιστοποιητικά δοκιμής μύλων των πιάτων και των φύλλων χάλυβα
• Στοιχεία ανιχνευσιμότητας του υλικού εναντίον των τμημάτων των πόλων
• Διαστατική έκθεση ελέγχου
• Έκθεση ελέγχων συγκολλήσεων
• Ψευδάργυρος και έκθεση ελέγχου πάχους ζωγραφικής

ΠΡΌΣΘΕΤΕΣ ΠΛΗΡΟΦΟΡΊΕΣ

• Οι εκτάσεις – κανονικές, αέρας, βάρος, γωνίες απόκλισης/τελικές γωνίες για τους μονοπωλιακούς πύργους θα είναι ο ίδιος όπως για το ΧΧ, τους τύπους YY και ZZ όπως διευκρινίζεται στις τεχνικές προδιαγραφές. Επιπλέον, οι πλειοδότες πρόκειται να περιλάβουν έναν τελικό μονοπωλιακό πύργο με μια γωνία απόκλισης 900 χρησιμοποιώντας τις παραμέτρους σχεδίου τύπων ZZ.
• Οι τεχνικές προδιαγραφές για ΧΧ, τους πύργους δικτυωτού πλέγματος YY και ZZ πρόκειται να χρησιμοποιηθούν για το σχέδιο των monopoles (κρεμήστε & εντάσεις, υπολογισμοί φορτίων).
• Οι πολυμερείς μονωτές θα χρησιμοποιηθούν για τους μονοπωλιακούς πύργους. Το μήκος των σειρών μονωτών θα καλύψει τις απαιτήσεις εκκαθάρισης και διασκορπισμού. Οι διπλές σειρές μονωτών θα είναι χρησιμοποιημένοι πύργοι μιας όλα έντασης και για τις διασταυρώσεις δρόμων/σιδηροδρόμων/ποταμών. Οι σειρές πολυμερών μονωτών θα έρθουν πλήρης με τα σύνολα έντασης και αναστολής αγωγών, τα σχηματίζοντας τόξο κέρατα κ.λπ.
• Οι εδαφολογικοί τύποι είναι οι ίδιοι με εκείνους που διευκρινίζονται για τους πύργους δικτυωτού πλέγματος στις τεχνικές προδιαγραφές.
• Τα χαρακτηριστικά 48 πυρήνων OPGW θα χρησιμοποιηθούν για τα σχέδια.
• Οι μονοπωλιακοί πύργοι θα εξεταστούν σύμφωνα με τα διεθνή πρότυπα.

Συσκευασία & ναυτιλία


Καλύπτουμε τα τοπ και κατώτατα μέρη του πόλου με ένα δέμα χαλιών ή αχύρου προκειμένου να τον προστατεύσουμε από τη ζημία στη γαλβανισμένη επιφάνεια που μπορεί να εμφανιστεί κατά τη διάρκεια της μεταφοράς. Η συσκευασία μπορεί επίσης να γίνει σύμφωνα με τις απαιτήσεις των πελατών.

Διαδικασία της παραγωγής

Επαλήθευση των υλικών → που κόβει → που φορμάρει ή που κάμπτει → την κάθετη επαλήθευση συγκόλλησης → της τρύπας συγκόλλησης → φλαντζών διαστάσεων → που τρυπά Deburring → Calibration→ διαδικασίας το γαλβανισμό →, το επίστρωμα σκονών ή την επαναδιακρίβωση → → ζωγραφικής που περνούν κλωστή με τρυπάνι στη συσκευασία →
